Um técnico fez o projeto de dimensionamento de um condutor para a alimentação de um circuito em uma instalação elétrica. O condutor escolhido tem a capacidade de condução de corrente de 35 A, definida conforme tabela da NBR 5410:2004. O fator de correção de temperatura da instalação é de 0,5, e a corrente de projeto do circuito é de 14 A.

Para as condições de instalação desse circuito, qual deve ser o fator de correção de agrupamento mínimo possível da instalação, de forma a permitir que o condutor especificado possa alimentar o circuito, sem que a corrente de projeto ultrapasse a corrente máxima permissível do condutor?

Quanto ao sistema de aterramento em uma instalação elétrica de baixa tensão, considere as afirmativas abaixo.

I - Todo circuito da instalação deve possuir um condutor de proteção exclusivo, ou seja, cada condutor de proteção deve atender somente a um único circuito.

II - No esquema TN-S, o condutor neutro também é utilizado como condutor de proteção, sendo nomeado condutor PEN.

III - É permitido o uso de fitas metálicas, imersas no concreto das fundações, como eletrodo de aterramento.

Está correto APENAS o que se afirma em

A entrada de um alimentador em uma subestação é protegida por um disjuntor, que pode ser acionado por três relés de fase (50-51) e um relé de neutro (50-51N). Os relés de fase são denominados RA, RB e RC, e o relé de neutro é denominado RN.

Se o disjuntor atuar devido a um curto-circuito, sendo acionado pelo relé RN, qual tipo de curto-circuito, dentre os listados abaixo, deve ter ocorrido no alimentador?

O gráfico da figura acima mostra a tela de um osciloscópio com um sinal de tensão obtido na saída de um circuito diferenciador, quando em sua entrada é aplicado um sinal de onda quadrada de tensão. A base de tempo do osciloscópio está calibrada para 25 ms por divisão, e a amplitude para 2 V por divisão.

A frequência, em Hz, do sinal de onda quadrada de tensão aplicado na entrada do circuito é

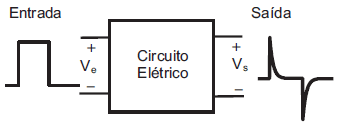

A figura acima mostra os gráficos com tensões de entrada e saída de um circuito elétrico linear, obtidos em um osciloscópio.

O circuito correspondente é

Uma impedância complexa !$ Z = R + jX !$, quando associada em paralelo com outra impedância complexa !$ Z_x !$, resulta numa expressão resistiva dada por !$ Z_{eqv}={large{R^2+X^2 over 2R}} !$

Essa impedância !$ Z_x !$ é

No circuito da figura acima, !$ V_1 !$ e !$ V_2 !$ são fontes contínuas de tensão.

A expressão da tensão que resulta da medida efetuada entre os pontos a e b do circuito elétrico é

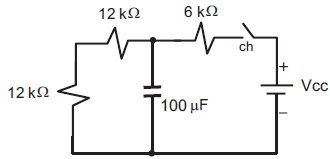

Considere os dados numéricos do circuito resistivo e capacitivo mostrado na figura acima. Ao fechar a chave ch no instante de tempo inicial (t=0), o capacitor, inicialmente descarregado, vai carregar-se por ação da fonte de tensão contínua Vcc.

O valor percentual, em relação à tensão da fonte Vcc, da tensão que será armazenada no capacitor, após o fechamento da chave ch e quando o circuito atingir o regime permanente, é

A relação linear obtida pela divisão entre o valor da corrente elétrica i(t) e o valor instantâneo da derivada da tensão !$ !$!$ large{dv over dt} !$, ambos aplicados sobre um certo componente elétrico representado na figura, corresponde a
