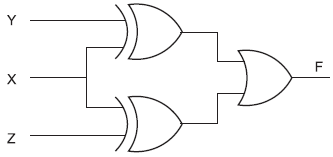

O circuito combinacional da figura acima é composto por duas portas OU-EXCLUSIVO e uma porta OU.

A expressão da variável de saída é

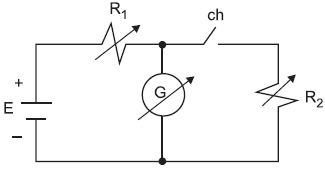

O circuito da figura acima é usado para medir, em laboratório, a resistência interna de um galvanômetro de bobina móvel usado em multímetros analógicos. O processo de medição começa com a chave ch aberta, ajustando-se o potenciômetro até obter a resistência R₁, que leva o ponteiro do galvanômetro ao fundo da escala (deflexão máxima). Com a chave ch fechada, ajusta-se o outro potenciômetro e obtém-se a resistência R₂, que leva o ponteiro exatamente para a metade da escala (deflexão central).

A medida do valor da resistência interna é calculada pela expressão

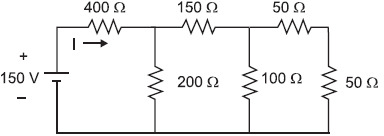

Considere os valores dos componentes do circuito elétrico CC mostrado na figura acima.

O valor da corrente I, em mA, é

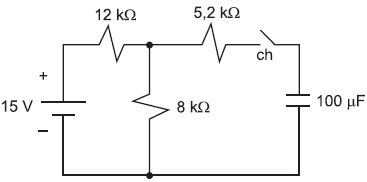

No circuito da figura acima, o capacitor encontra-se inicialmente descarregado.

Após o fechamento da chave e depois que o circuito atingir o regime permanente, a tensão no capacitor, em V, será de

No circuito elétrico da figura acima, um técnico deve atuar no potenciômetro P para anular a corrente medida no amperímetro A.

Depois de ajustado P para zerar a corrente no amperímetro, o valor da resistência, em !$ kΩ !$, medida no potenciômetro, é

Sobre as propriedades do cabo coaxial, concebido como uma das mais importantes linhas de transmissão, considere as afirmativas abaixo.

I - Quando se aplica uma diferença de potencial (ddp) nos terminais de um cabo coaxial, projetado para altas frequências, considerando desprezível a resistência nos condutores, essa ddp aparecerá instantaneamente na outra extremidade do cabo, qualquer que seja o comprimento da linha.

II - No interior de um cabo coaxial, na parte considerada dielétrica, as linhas de forças do campo elétrico são radiais, e as do campo magnético são circulares e centradas no condutor interno.

III - Quando se aplica um sinal senoidal em um cabo coaxial, o ângulo de fase desse sinal varia inversamente proporcional ao comprimento de onda do sinal aplicado.

É correto o que se afirma em

A quantidade de energia elétrica, em Joule, armazenada em um indutor inserido em um circuito elétrico, é diretamente proporcional ao(à)

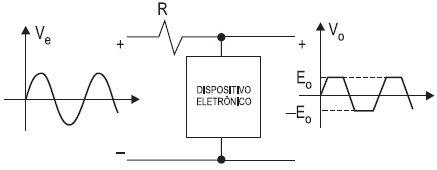

O circuito eletrônico da figura acima é usado para clipar a forma de onda senoidal, convertendo-a em uma onda quadrada aproximada.

Considerando a tensão de condução do diodo desprezível em relação ao valor da tensão !$ E_o !$, o dispositivo eletrônico da figura, usado para realizar esse efeito, é

De modo a efetuar transferência de calor e a garantir um melhor aproveitamento energético, nas plantas industriais, faz-se uso de permutadores, também conhecidos como trocadores de calor. Os permutadores mais comuns são os do tipo casco/tubo.

Sobre esse tipo de permutadores, observe as afirmativas que seguem.

I – Normalmente, a corrente fria passa pelos tubos, e a corrente quente passa pelo casco.

II – Devido à sua construção, nos trocadores casco/tubo, não há contato direto entre as correntes frias e quentes.

III – A temperatura de saída da corrente fria é maior que a temperatura de saída da corrente quente.

IV – A quantidade de calor trocada é inversamente proporcional à diferença de temperatura e diretamente proporcional ao fluxo das correntes.

É correto APENAS o que se afirma em

Nos processos industriais, a fim de que todos os parâmetros sejam controlados, utilizam-se malhas de controle. Tais malhas podem ser abertas e fechadas.

Os principais componentes, em sequência de uso, de malhas de controle fechadas são: detector, transmissor,
