Considere uma rede trifásica alimentando duas cargas trifásicas equilibradas e configuradas em estrela. Essas cargas são denominadas cargas C₁ e C₂ , possuindo impedâncias por fase, respectivamente, R + jX e R - jX.

As cargas C₁ e C₂ serão substituídas por uma única carga equivalente, C₃ , configurada em triângulo, dissipando a mesma potência das duas cargas anteriores.

Qual é a expressão, em função de R e X, da impedância da carga C₃ ?

Devido às suas características de funcionamento, o motor de indução trifásico (MIT) é conhecido como transformador rotativo, tendo em vista que a tensão de seu rotor é induzida pelas correntes da armadura que circulam no estator do motor.

Com relação ao motor de indução, considere as afirmativas a seguir.

I - A frequência da tensão induzida no rotor é igual à frequência da rede elétrica que alimenta o motor quando este opera em sua velocidade nominal.

II - A frequência da tensão induzida no rotor vale zero quando o rotor do motor é bloqueado.

III - As perdas no circuito do rotor são variantes com a velocidade.

É correto o que se afirma APENAS em:

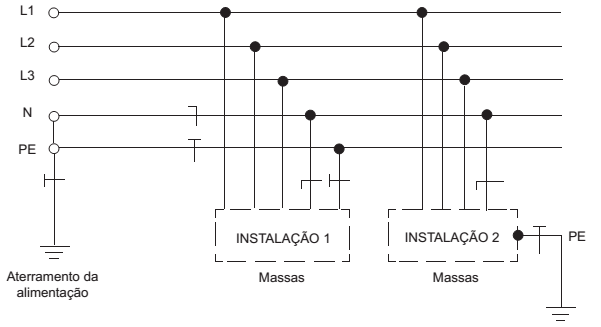

Considere os esquemas de aterramento das instalações 1 e 2, mostrados na Figura a seguir, adaptada da Norma da ABNT NBR 5410:2004.

Os esquemas das instalações 1 e 2 são denominados, respectivamente,

Um ramal de uma rede de distribuição de 13,8 kV e 2 km de comprimento alimenta, em sua extremidade, uma única carga trifásica equilibrada de 2,76 MVA e fator de potência de 0,8 atrasado.

Sabendo-se que o valor da impedância específica do ramal é 1,2 + j0,7 Ω/km , a queda percentual de tensão no ramal será

Em uma linha de transmissão de um sistema elétrico trifásico, ocorreu um curto-circuito simétrico entre as três fases.

A intensidade dessa falta está condicionada à (às) componente(s) de sequência(s)

Uma linha de transmissão média, com frequência de 60 Hz, é modelada pelos parâmetros de quadripolo A, B, C e D.

Sabendo-se que B = 10 + j49º Ω, que a resistência da linha vale 0,1 Ω /km e que a indutância vale 1,3 mH/km, o valor aproximado, em quilômetros, do comprimento dessa linha é de

Em relação aos acionamentos elétricos de motores de corrente contínua, conversores CC-CC baseados em eletrônica de potência podem ser empregados com essa finalidade, sendo o número de quadrantes de operação uma das características a serem observadas.

Supondo-se que a aplicação requeira quatro quadrantes de operação, apresenta essa característica o conversor

A Figura abaixo mostra os campos do estator e do rotor de uma máquina síncrona, denominados respectivamente B_S e B_R, girando na velocidade síncrona da máquina, no sentido indicado na Figura.

Considerando-se a ocorrência de um evento que provoque a redução da velocidade do rotor, a resposta da máquina será o(a)

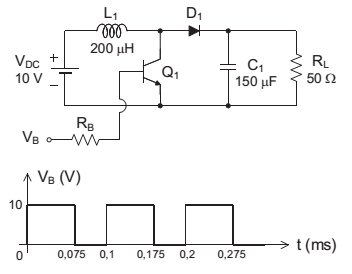

Na Figura abaixo está representado o circuito de um conversor boost, juntamente com a forma de onda da tensão de controle V_B que aciona o transistor de chaveamento Q₁ e mantém o conversor operando no modo de condução contínuo.

Considerando-se que as quedas de tensão no diodo D₁ e no transistor Q₁ são desprezíveis quando esses dispositivos estão em condução, qual é, em ampères, a corrente elétrica média que circula pelo diodo D₁ ?

O diagrama acima representa um circuito monofásico CA, alimentado por uma fonte de tensão senoidal V_s com frequência de 60 Hz em série com uma impedância indutiva Z_l , alimentando uma carga também indutiva representada por Z_c , cuja tensão é igual a V_p. O circuito opera em regime permanente e nele circula uma corrente I. Em um determinado instante, a chave ch é fechada, quando uma impedância Z é colocada em paralelo com a impedância de carga Z_c .

Quando o regime permanente é atingido novamente, verifica-se que a (o)
