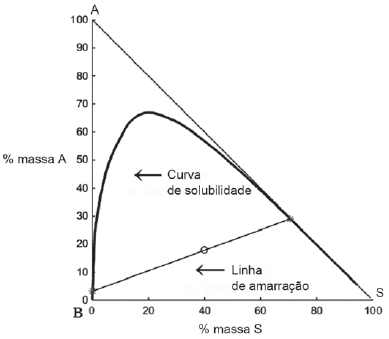

Dados para uma mistura ternária composta por A (soluto), B (diluente original) e S (solvente de extração), a uma dada temperatura, são apresentados no diagrama triangular abaixo.


O sistema apresenta uma condição nominal, indicada no diagrama por um pequeno círculo localizado sobre uma linha de amarração. Logo, as fases atuais do sistema em equilíbrio são dadas pelas terminações dessa linha na curva de solubilidade.
Com as informações obtidas, pode-se concluir que o percentual mássico de B, na fase de extrato da mistura em equilíbrio, possui, aproximadamente, o valor de

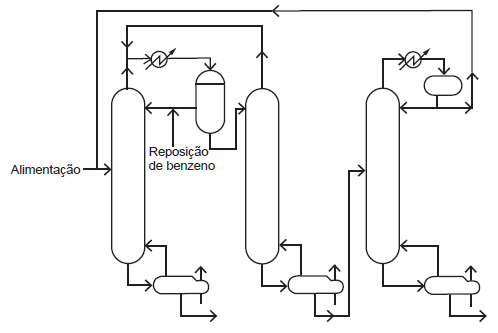

No conhecido processo de destilação azeotrópica para a separação de etanol de água, benzeno é adicionado como arrastador. O benzeno é relativamente não polar, enquanto a água é altamente polar, e o etanol é moderadamente polar. O benzeno forma com água e álcool, à pressão atmosférica, um azeótropo ternário heterogêneo. O processo é mostrado na Figura abaixo.


A alimentação é composta pelo azeótropo de etanol-água (etanol, 89 % molar). No processo, todas as 3 colunas operam à pressão atmosférica. Verifica-se que a saída do topo da 1^a coluna passa por um condensador e segue para um decantador. As saídas de topo da 2^a e 3^a colunas retornam a pontos apropriados da 1^a torre. Os fundos das colunas estão equipados com refervedores.
Quanto às correntes de fundo, a saída da 1^a coluna pode ser descrita como

Um sistema de controle que possui FTMA com um zero positivo, para elevados ganhos da malha aberta, em malha fechada será

Ar comprimido é muito usado nas indústrias para acionamento dos elementos finais de controle. Nesse âmbito, o ar escoa em um conduto com velocidade de 400 m/s, a 27°C.
Assumindo o ar como um gás ideal, o valor aproximado da temperatura de estagnação isentrópica, em kelvin, é
Dado C_p0 = 1,004 kJ/kg K

Em um sistema em equilíbrio, 3 mols de gás nitrogênio encontram-se saturados com 2 mols de vapor d’água a 333 K. Nessa temperatura, a pressão de vapor da água é 20 kPa.
Nesse sistema, a pressão parcial do gás nitrogênio, em kPa, corresponde a

Uma unidade industrial produz uma corrente aquosa de vazão 10 kg h^-1 contendo um sal de baixa solubilidade em água. Visando a recuperar o sal, inicialmente empregou-se um processo de filtração. A corrente de filtrado obtida apresentou apenas água e vazão de 6 kg h^-1. Por sua vez, a corrente de concentrado foi encaminhada a uma etapa de evaporação, ao final da qual se obteve uma corrente contendo apenas vapor d’água com vazão de 1 kg h^-1 e outra corrente contendo apenas o sal.
Qual a concentração percentual de sal na corrente inicial?

Em um sistema de descarbonatação, uma corrente gasosa de 200 kg h^-1, contendo 22% m/m de CO₂, é borbulhada em uma solução aquosa de Ca(OH)₂ .
Sendo o rendimento da reação igual a 90%, a taxa de formação de CaCO₃, em kg h^-1 , corresponde a
Dados Massa molar do CO₂ : 44 g mol^-1 Massa molar do CaCO₃ : 100 g mol^-1

Na separação gás-sólido, em ciclone, a

O equilíbrio químico pode ser determinado pela constante de equilíbrio, K, podendo ser expressa pelo logaritmo natural ln(k). Uma pesquisa em um laboratório de química revelou um ΔG° para uma determinada reação de valor igual a 630.000 kJ/kmol a 27°C.
Nessas condições, o valor da constante de equilíbrio é, aproximadamente, de
Dado R = 8,3145 kJ/kmol.K

Um difusor de ar é parte dos componentes de um compressor centrífugo, e suas aletas têm a função de dirigir o fluxo de ar. Em um experimento no qual a temperatura do ar ambiente é de 250 K, a pressão atmosférica é igual a 60 kPa, e a temperatura de estagnação é de 500 K, considerando difusor e o coletor do compressor ambos isentrópicos, o valor aproximado da pressão de estagnação na entrada do coletor do compressor, em kPa, é
Dado K* = C_p / C_v = 1,4 (2)^3,5 = 11,30
