Sistemas de compressão formados pela instalação de compressores centrífugos em série ou em paralelo são comumente encontrados em instalações industriais. As instalações em série caracterizam-se pela disposição sucessiva de dois ou mais compressores, normalmente dotados de múltiplos estágios, entre os quais pode haver uma injeção ou extração de fluxo ou, ainda, um simples resfriamento. Na maioria das instalações em série, um eixo único atravessa todas as carcaças, em uma construção denominada em tandem, à qual muitos preferem se referir como um único compressor dotado de várias seções. Nas instalações em paralelo, o gás provém de uma mesma fonte de suprimento e, por isso, os sistemas trabalham submetidos aos mesmos parâmetros característicos do serviço, a menos que haja pequenas diferenças em razão de dissimilaridades entre as ligações físicas dos equipamentos. A respeito de sistemas de compressão com compressores centrífugos, julgue o item a seguir.

As instalações em paralelo permitem a obtenção de uma vazão elevada, incapaz de ser proporcionada por um único compressor.

Sistemas de compressão formados pela instalação de compressores centrífugos em série ou em paralelo são comumente encontrados em instalações industriais. As instalações em série caracterizam-se pela disposição sucessiva de dois ou mais compressores, normalmente dotados de múltiplos estágios, entre os quais pode haver uma injeção ou extração de fluxo ou, ainda, um simples resfriamento. Na maioria das instalações em série, um eixo único atravessa todas as carcaças, em uma construção denominada em tandem, à qual muitos preferem se referir como um único compressor dotado de várias seções. Nas instalações em paralelo, o gás provém de uma mesma fonte de suprimento e, por isso, os sistemas trabalham submetidos aos mesmos parâmetros característicos do serviço, a menos que haja pequenas diferenças em razão de dissimilaridades entre as ligações físicas dos equipamentos. A respeito de sistemas de compressão com compressores centrífugos, julgue o item a seguir.

Instalações em paralelo permitem a realização de resfriamento intermediário do gás para evitar que sejam atingidos níveis exagerados de temperatura ou para reduzir a potência de compressão.

Sistemas de compressão formados pela instalação de compressores centrífugos em série ou em paralelo são comumente encontrados em instalações industriais. As instalações em série caracterizam-se pela disposição sucessiva de dois ou mais compressores, normalmente dotados de múltiplos estágios, entre os quais pode haver uma injeção ou extração de fluxo ou, ainda, um simples resfriamento. Na maioria das instalações em série, um eixo único atravessa todas as carcaças, em uma construção denominada em tandem, à qual muitos preferem se referir como um único compressor dotado de várias seções. Nas instalações em paralelo, o gás provém de uma mesma fonte de suprimento e, por isso, os sistemas trabalham submetidos aos mesmos parâmetros característicos do serviço, a menos que haja pequenas diferenças em razão de dissimilaridades entre as ligações físicas dos equipamentos. A respeito de sistemas de compressão com compressores centrífugos, julgue o item a seguir.

As instalações em série proporcionam elevada relação de compressão, impossível de ser conseguida com um único compressor.

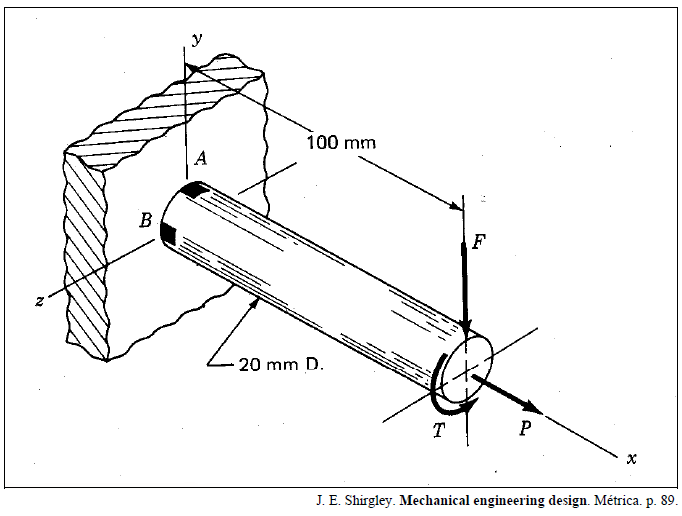

Para dimensionar o componente estrutural mostrado na figura abaixo, devem ser calculadas as tensões atuantes nos elementos A e B na seção de engaste. O elemento A está localizado no topo da barra e é paralelo ao plano xz. O elemento B está na lateral da barra e é paralelo ao plano xy. As forças atuantes são F = 0,55 kN, P = 8 kN e T = 30 N.m.

Com relação ao problema exposto, julgue o item subseqüente, desprezando a parte fracionária nos resultados numéricos obtidos.

A tensão normal atuante em B é toda devida à carga F.

Para dimensionar o componente estrutural mostrado na figura abaixo, devem ser calculadas as tensões atuantes nos elementos A e B na seção de engaste. O elemento A está localizado no topo da barra e é paralelo ao plano xz. O elemento B está na lateral da barra e é paralelo ao plano xy. As forças atuantes são F = 0,55 kN, P = 8 kN e T = 30 N.m.

Com relação ao problema exposto, julgue o item subseqüente, desprezando a parte fracionária nos resultados numéricos obtidos.

A tensão cisalhante atuante em B é maior do que a tensão cisalhante atuante em A.

Para dimensionar o componente estrutural mostrado na figura abaixo, devem ser calculadas as tensões atuantes nos elementos A e B na seção de engaste. O elemento A está localizado no topo da barra e é paralelo ao plano xz. O elemento B está na lateral da barra e é paralelo ao plano xy. As forças atuantes são F = 0,55 kN, P = 8 kN e T = 30 N.m.

Com relação ao problema exposto, julgue o item subseqüente, desprezando a parte fracionária nos resultados numéricos obtidos.

A tensão devida ao carregamento de torção é Jxy = 19 MPa.

Para dimensionar o componente estrutural mostrado na figura abaixo, devem ser calculadas as tensões atuantes nos elementos A e B na seção de engaste. O elemento A está localizado no topo da barra e é paralelo ao plano xz. O elemento B está na lateral da barra e é paralelo ao plano xy. As forças atuantes são F = 0,55 kN, P = 8 kN e T = 30 N.m.

Com relação ao problema exposto, julgue o item subseqüente, desprezando a parte fracionária nos resultados numéricos obtidos.

A tensão normal atuante em B, na direção x, é Fx = 125 MPa.

Para dimensionar o componente estrutural mostrado na figura abaixo, devem ser calculadas as tensões atuantes nos elementos A e B na seção de engaste. O elemento A está localizado no topo da barra e é paralelo ao plano xz. O elemento B está na lateral da barra e é paralelo ao plano xy. As forças atuantes são F = 0,55 kN, P = 8 kN e T = 30 N.m.

Com relação ao problema exposto, julgue o item subseqüente, desprezando a parte fracionária nos resultados numéricos obtidos.

A tensão normal atuante em A, na direção x, é Fx = 95 MPa.

Vasos de pressão de parede fina, esféricos ou cilíndricos, são largamente utilizados para armazenar e transportar produtos derivados do petróleo. Nesses vasos, a relação da espessura da parede para o raio do vaso é tão pequena que a distribuição de tensões normais em um plano perpendicular à superfície é essencialmente uniforme através da espessura da parede. Emtanques esféricos de armazenamento de gases, a pressão interna, p, provoca o aparecimento de tensões na parede do tanque, Fn, ilustradas na figura I abaixo, cujo valor é dado pela equação

No caso de tanques cilíndricos, as tensões na parede devidas à pressão interna p, nas direções tangencial (Ft) e axial (Fa), ambas ilustradas na figura II acima, são dadas respectivamente pelas seguintes equações

\( \sigma_t = \dfrac{pr}{t} \, e \, \sigma_a = \dfrac{pr}{2t} \)

em que r é o raio do tanque e t, a espessura da parede do tanque em ambos os casos.

Considerando o estado de tensões na parede dos tanques esféricos e cilíndricos de paredes finas submetidos a pressão interna, p, julgue o seguinte item.

Para fabricar um tanque cilíndrico juntando duas metades por solda, não haveria diferença, em relação à resistência da solda, em juntar duas metades transversais ou duas metades longitudinais. A resistência da solda poderia ser a mesma nas duas situações.

Vasos de pressão de parede fina, esféricos ou cilíndricos, são largamente utilizados para armazenar e transportar produtos derivados do petróleo. Nesses vasos, a relação da espessura da parede para o raio do vaso é tão pequena que a distribuição de tensões normais em um plano perpendicular à superfície é essencialmente uniforme através da espessura da parede. Emtanques esféricos de armazenamento de gases, a pressão interna, p, provoca o aparecimento de tensões na parede do tanque, Fn, ilustradas na figura I abaixo, cujo valor é dado pela equação

No caso de tanques cilíndricos, as tensões na parede devidas à pressão interna p, nas direções tangencial (Ft) e axial (Fa), ambas ilustradas na figura II acima, são dadas respectivamente pelas seguintes equações

\( \sigma_t = \dfrac{pr}{t} \, e \, \sigma_a = \dfrac{pr}{2t} \)

em que r é o raio do tanque e t, a espessura da parede do tanque em ambos os casos.

Considerando o estado de tensões na parede dos tanques esféricos e cilíndricos de paredes finas submetidos a pressão interna, p, julgue o seguinte item.

Qualquer direção na superfície do tanque esférico é uma direção principal.
