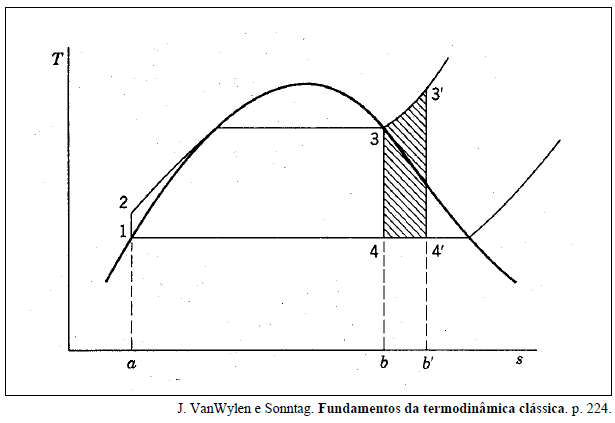

O ciclo de funcionamento ideal de uma máquina térmica é o ciclo de Carnot. Na prática, entretanto, o ciclo que mais se aproxima dessas condições é o ciclo de Rankine, que constitui o ciclo de funcionamento das instalações térmicas a vapor d’água. A figura acima mostra o efeito do superaquecimento do vapor na caldeira sobre o rendimento do ciclo de Rankine. Na figura, pode-se observar que, com o superaquecimento, o trabalho aumenta o equivalente à área 3-3'-4'-4-3, enquanto o calor transmitido na caldeira aumenta o equivalente à área 3-3'-b'-b-3.

Com relação ao ciclo de Rankine e aos efeitos do superaquecimento do vapor na caldeira a que se refere o texto acima, julgue o item a seguir.

O superaquecimento do vapor não tem influência sobre o título do vapor na saída da turbina.

O ciclo de funcionamento ideal de uma máquina térmica é o ciclo de Carnot. Na prática, entretanto, o ciclo que mais se aproxima dessas condições é o ciclo de Rankine, que constitui o ciclo de funcionamento das instalações térmicas a vapor d’água. A figura acima mostra o efeito do superaquecimento do vapor na caldeira sobre o rendimento do ciclo de Rankine. Na figura, pode-se observar que, com o superaquecimento, o trabalho aumenta o equivalente à área 3-3'-4'-4-3, enquanto o calor transmitido na caldeira aumenta o equivalente à área 3-3'-b'-b-3.

Com relação ao ciclo de Rankine e aos efeitos do superaquecimento do vapor na caldeira a que se refere o texto acima, julgue o item a seguir.

O aumento da temperatura média na qual o calor é transferido ao vapor, em virtude do superaquecimento, não contribui para o aumento do rendimento.

O ciclo de funcionamento ideal de uma máquina térmica é o ciclo de Carnot. Na prática, entretanto, o ciclo que mais se aproxima dessas condições é o ciclo de Rankine, que constitui o ciclo de funcionamento das instalações térmicas a vapor d’água. A figura acima mostra o efeito do superaquecimento do vapor na caldeira sobre o rendimento do ciclo de Rankine. Na figura, pode-se observar que, com o superaquecimento, o trabalho aumenta o equivalente à área 3-3'-4'-4-3, enquanto o calor transmitido na caldeira aumenta o equivalente à área 3-3'-b'-b-3.

Com relação ao ciclo de Rankine e aos efeitos do superaquecimento do vapor na caldeira a que se refere o texto acima, julgue o item a seguir.

O superaquecimento só causará aumento do rendimento do ciclo se a relação entre as áreas 3-3'-4'-4-3 (aumento de trabalho) e 3-3'-b'-b-3 (aumento do calor transmitido na caldeira) for maior do que a relação entre o trabalho líquido e o calor fornecido no restante do ciclo.

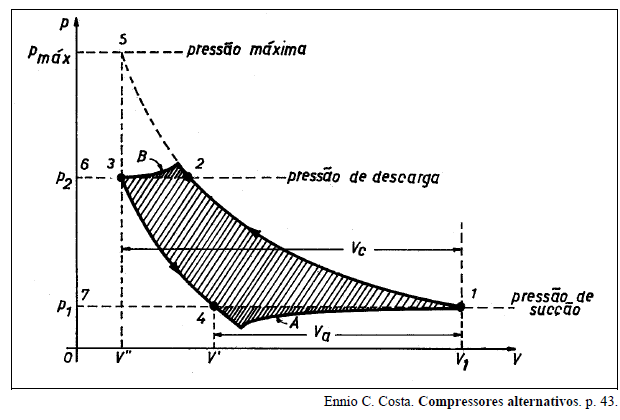

Traçar o ciclo ideal de funcionamento de compressores alternativos envolve a formulação de várias hipóteses simplificadoras que, embora sejam úteis para a análise do funcionamento dessas máquinas, não correspondem às condições reais presentes na operação desses sistemas. Utilizando-se instrumentação adequada, é possível estabelecer o traçado do ciclo real efetuado por um compressor alternativo, que difere um pouco do ciclo ideal correspondente. A diferença básica está na incorporação de áreas na parte superior e inferior do diagrama ideal, em função de limitações no funcionamento das partes mecânicas do compressor.

No funcionamento real de compressores alternativos, cujo diagrama real de funcionamento está esquematizado na figura acima,

para uma determinação precisa do trabalho real de compressão, dado pela área hachurada 1-2-3-4, em um compressor alternativo em cada ciclo, não é necessário corrigir o valor das pressões de sucção e descarga, pois estas se compensam.

Traçar o ciclo ideal de funcionamento de compressores alternativos envolve a formulação de várias hipóteses simplificadoras que, embora sejam úteis para a análise do funcionamento dessas máquinas, não correspondem às condições reais presentes na operação desses sistemas. Utilizando-se instrumentação adequada, é possível estabelecer o traçado do ciclo real efetuado por um compressor alternativo, que difere um pouco do ciclo ideal correspondente. A diferença básica está na incorporação de áreas na parte superior e inferior do diagrama ideal, em função de limitações no funcionamento das partes mecânicas do compressor.

No funcionamento real de compressores alternativos, cujo diagrama real de funcionamento está esquematizado na figura acima,

a compressão do volume residual V'', correspondente à folga entre cabeçote e pistão quando este atinge o ponto máximo superior, acarreta aumento de trabalho real do compressor.

Traçar o ciclo ideal de funcionamento de compressores alternativos envolve a formulação de várias hipóteses simplificadoras que, embora sejam úteis para a análise do funcionamento dessas máquinas, não correspondem às condições reais presentes na operação desses sistemas. Utilizando-se instrumentação adequada, é possível estabelecer o traçado do ciclo real efetuado por um compressor alternativo, que difere um pouco do ciclo ideal correspondente. A diferença básica está na incorporação de áreas na parte superior e inferior do diagrama ideal, em função de limitações no funcionamento das partes mecânicas do compressor.

No funcionamento real de compressores alternativos, cujo diagrama real de funcionamento está esquematizado na figura acima,

devido à existência de uma folga entre o cabeçote e o pistão, há um volume residual de fluido comprimido que não é descarregado e que se expande no início da fase seguinte, reduzindo a fase de aspiração.

Traçar o ciclo ideal de funcionamento de compressores alternativos envolve a formulação de várias hipóteses simplificadoras que, embora sejam úteis para a análise do funcionamento dessas máquinas, não correspondem às condições reais presentes na operação desses sistemas. Utilizando-se instrumentação adequada, é possível estabelecer o traçado do ciclo real efetuado por um compressor alternativo, que difere um pouco do ciclo ideal correspondente. A diferença básica está na incorporação de áreas na parte superior e inferior do diagrama ideal, em função de limitações no funcionamento das partes mecânicas do compressor.

No funcionamento real de compressores alternativos, cujo diagrama real de funcionamento está esquematizado na figura acima,

a sobrepressão B em relação à pressão de descarga surge em função da inércia das válvulas e das resistências nos condutos de escapamento.

Traçar o ciclo ideal de funcionamento de compressores alternativos envolve a formulação de várias hipóteses simplificadoras que, embora sejam úteis para a análise do funcionamento dessas máquinas, não correspondem às condições reais presentes na operação desses sistemas. Utilizando-se instrumentação adequada, é possível estabelecer o traçado do ciclo real efetuado por um compressor alternativo, que difere um pouco do ciclo ideal correspondente. A diferença básica está na incorporação de áreas na parte superior e inferior do diagrama ideal, em função de limitações no funcionamento das partes mecânicas do compressor.

No funcionamento real de compressores alternativos, cujo diagrama real de funcionamento está esquematizado na figura acima,

a depressão A em relação à pressão de sucção surge em função da inércia das válvulas e das resistências nos condutos de admissão, filtros etc.

Sistemas de compressão formados pela instalação de compressores centrífugos em série ou em paralelo são comumente encontrados em instalações industriais. As instalações em série caracterizam-se pela disposição sucessiva de dois ou mais compressores, normalmente dotados de múltiplos estágios, entre os quais pode haver uma injeção ou extração de fluxo ou, ainda, um simples resfriamento. Na maioria das instalações em série, um eixo único atravessa todas as carcaças, em uma construção denominada em tandem, à qual muitos preferem se referir como um único compressor dotado de várias seções. Nas instalações em paralelo, o gás provém de uma mesma fonte de suprimento e, por isso, os sistemas trabalham submetidos aos mesmos parâmetros característicos do serviço, a menos que haja pequenas diferenças em razão de dissimilaridades entre as ligações físicas dos equipamentos. A respeito de sistemas de compressão com compressores centrífugos, julgue o item a seguir.

As instalações em série permitem a injeção ou a extração de fluxo em níveis intermediários de pressão.

Sistemas de compressão formados pela instalação de compressores centrífugos em série ou em paralelo são comumente encontrados em instalações industriais. As instalações em série caracterizam-se pela disposição sucessiva de dois ou mais compressores, normalmente dotados de múltiplos estágios, entre os quais pode haver uma injeção ou extração de fluxo ou, ainda, um simples resfriamento. Na maioria das instalações em série, um eixo único atravessa todas as carcaças, em uma construção denominada em tandem, à qual muitos preferem se referir como um único compressor dotado de várias seções. Nas instalações em paralelo, o gás provém de uma mesma fonte de suprimento e, por isso, os sistemas trabalham submetidos aos mesmos parâmetros característicos do serviço, a menos que haja pequenas diferenças em razão de dissimilaridades entre as ligações físicas dos equipamentos. A respeito de sistemas de compressão com compressores centrífugos, julgue o item a seguir.

As instalações em série proporcionam ampla flexibilidade operacional, em razão da possibilidade de desligamento individual de cada compressor.
