Julgue o item a seguir, relativos a máquinas elétricas.

Se um motor de indução monofásico com capacitor de partida, após longo tempo de operação normal, fica partindo e desligando ininterruptamente, uma provável causa do problema é o mal dimensionamento do capacitor.

A respeito de aterramento elétrico, julgue o item subseqüente.

Os eletrodos de aterramento embutidos nas fundações dos prédios devem, preferencialmente, ser constituídos por um anel no fundo da escavação, executado quando da construção das fundações. Além disso, as armações de concreto armado devem ser interconectadas a esse anel, na medida do possível, assegurando, assim, a eqüipotencialidade do conjunto.

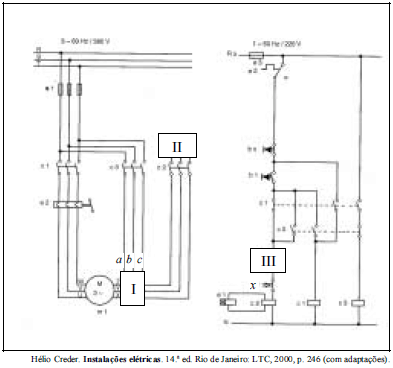

A figura acima mostra os diagramas de força e de controle do acionamento de um motor de indução trifásico por meio de uma chave estrela-triângulo. Nela, as caixas numeradas I, II e III escondem pequenas partes dos diagramas. Com relação a esses diagramas, julgue o item que se segue.

A caixa II esconde um curto-circuito entre os três terminais superiores de “c2”.

As isolações dos condutores são caracterizadas por um limite máximo de temperatura em regime de serviço contínuo. Em relação à isolação de condutores, julgue o item a seguir.

O tipo de isolação de condutores com base no material borracha etileno-propileno (EPR) é adequado somente para cabos utilizados em alta-tensão.

Em um circuito eletrônico, foi necessário efetuar a troca de um capacitor eletrolítico por um outro de maior capacitância. Em relação a esse componente eletrônico, julgue o item subseqüente.

Por meio da utilização de um ohmímetro, é impossível identificar se um capacitor eletrolítico está com defeito.

A norma NBR-5410 trata de instalações elétricas de baixa tensão. Quanto a essa norma, julgue o item subseqüente.

A norma é aplicada a instalações em corrente alternada e em corrente contínua.

Com relação à figura acima, que mostra o diagrama de um quadro de distribuição de uma instalação elétrica já executada e em funcionamento, julgue o item seguinte.

Fica claro na figura que o barramento de neutro do quadro é apenas utilizado pelo dispositivo DR, que não necessita do barramento para funcionar. Sendo assim, o barramento N poderia não ter sido instalado, sem nenhum prejuízo para o perfeito funcionamento da instalação elétrica.

Com relação a aspectos de conservação de energia elétrica industrial, julgue o item subseqüente.

Em alguns casos, uma redistribuição das luminárias no ambiente e a pintura das paredes e do teto podem viabilizar a redução do número de luminárias necessárias e, conseqüentemente, a redução do consumo de energia elétrica.
