Os rolamentos do tipo oscilante são capazes de absorver cargas originadas por desalinhamento do conjunto mecânico.

A figura acima mostra uma viga de alumínio (E = 70 GPa, !$ \nu !$ = 0,3) apoiada por um pino em uma extremidade e por um apoio deslizante a !$ \dfrac{2}{3} !$ do seu comprimento. A viga, com comprimento total de 1,2 m e secção quadrada com lado de 80 mm, está submetida a uma carga vertical de 4,0 kN na metade do comprimento e a uma carga horizontal de 1 kN na extremidade livre (ponto D). Considerando essa situação, julgue o item subseqüente.

A figura seguinte representa corretamente o diagrama de esforço cortante do sistema apresentado.

O torneamento é um dos processos de fabricação mecânica mais completos, uma vez que permite conseguir a maioria dos perfis cilíndricos e cônicos necessários aos produtos da indústria mecânica e, dessa forma, é indispensável em quaisquer oficinas mecânicas das fábricas e indústrias. Considere que a oficina mecânica de uma refinaria possua uma série de tornos mecânicos modernos que, respeitando-se as variações dos dispositivos ou dimensões, exigidas em cada caso, são compostos das seguintes partes:

Os mecânicos dessa refinaria, que operam os tornos mecânicos, possuem regras rigorosas de segurança, qualidade e operação, visando garantir a proteção individual, longa vida ao equipamento e ótima qualidade do produto final. Acerca da eficiência e da eficácia do processo produtivo para essa oficina mecânica, julgue o seguinte item.

As pontas e contrapontas são acessórios utilizados no torno para auxiliar a fixação de peças com comprimentos maiores.

As tensões se reduzirão se I_y aumentar.

Considerando-se os vários tipos de ferramentas e equipamentos, como chaves, alicates e torquímetros, utilizados em oficinas de caldeiraria, julgue o próximo item.

Os torquímetros devem ser usados desde a operação de aperto inicial até o aperto final, quando será aplicado o torque ajustado na ferramenta.

A Associação Americana de Soldagem — American Welding Society (AWS) — define soldagem como sendo o processo de união de materiais usado para obter a coalescência (união) localizada de metais e não-metais, produzida por aquecimento até uma temperatura adequada, com ou sem a utilização de pressão e(ou) material de adição.

Considere que um sistema de tubulação tenha que ser construído com tubulação de aço inox com costura, soldada, conforme mostra a figura acima. A respeito desse processo, julgue o item a seguir.

A natureza dos metais que estão sendo soldados, em geral, interfere no tamanho da zona termicamente afetada.

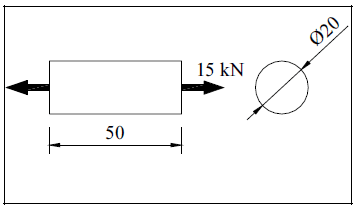

O desenho acima ilustra o corpo de um rebite que está sendo tracionado por uma força normal de 15 kN. O rebite tem diâmetro igual a 20 mm e é constituído de material da classe ABNT 1020, que tem limite de escoamento de 200 MPa e limite de resistência à tração de 300 MPa. Considerando o valor de !$ \pi !$ = 3, julgue o item a seguir, referentes à resistência e ao material do rebite descrito.

Considerando o diagrama tensão-deformação, uma tensão de 250 MPa colocaria o rebite na região de encruamento uniforme.

O desenho acima apresenta uma tubulação de água de refrigeração instalada na área 3 e conectada à bomba 1. Com relação a essa figura, julgue o item que se segue.

A tubulação de água de refrigeração pode ser identificada como R 100.

Considere que uma chapa de aço ASTM A 36, de 25 mm de espessura e de 2 m de comprimento por 1 m de largura, deva ser levantada por uma talha de 1 t. A propósito dessa situação, sabendo que a densidade do aço da chapa é igual a 8 g/cm3, julgue o item a seguir.

O aço ASTM A 36 é um aço inoxidável austenítico equivalente ao aço AISI 304.

Em um sistema de medição, o sinal proveniente de um sensor geralmente necessita passar por um processo de condicionamento, antes do processamento.
