Foram encontradas 3.167 questões.
A figura acima mostra um circuito para medida da temperatura, em que é utilizado um termistor NTC, representado no circuito por R T . Os resistores R têm a mesma resistência que o termistor quando este está à temperatura de 25 o C. Com relação a esse circuito, julgue os seguintes itens.
Quando há aumento de temperatura a ser medida, há diminuição na tensão de saída v s .
Provas
A figura acima mostra um circuito muito utilizado em instrumentação eletrônica. Considerando que todos os componentes que constituem o circuito sejam ideais e que os amplificadores sejam alimentados por fontes simétricas de +12 V e -12 V, julgue os itens subseqüentes.
Quando implementado e usado de forma adequada, esse circuito pode ser eficiente na redução de interferência de modo comum.
Provas
Com relação ao circuito ilustrado na figura acima, em que a entrada — vi — é um sinal de corrente alternada, julgue os itens a seguir.
A freqüência de corte do filtro é igual a 10 MHz.
Provas

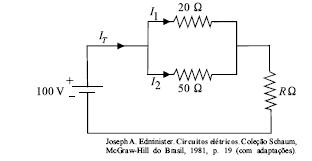

A figura acima mostra um circuito resistivo alimentado por tensão contínua. Considerando que a queda de tensão sobre o resistor de resistência R seja igual a 25 V, julgue os próximos itens.
O valor da resistência R é superior a 2
.
Provas
Julgue os itens a seguir, considerando ideais todos os componentes dos circuitos apresentados.
O ganho do amplificador ilustrado a seguir, entre a saída e a entrada, é igual a 5.
Provas
Considere um controlador discreto dado pela seguinte função no domínio-z:
!$ 65 D(z)=K(1+\dfrac{T \times z}{T_1(z-1)}+\dfrac{T_2(z-1)}{T \times z}), !$
em que os parâmetros K, T, T1 e T2 são constantes reais e positivas. A partir da análise de D(z), julgue o item subseqüente.
Esse controlador acrescenta um pólo em z = 1 na função de transferência de malha aberta do sistema a ser controlado.
Provas
Desprezando não-linearidades, considere um servomecanismo, implementado com um motor de corrente contínua e um tacômetro acoplado em seu eixo, que possui função de transferência dada por
!$ G(s)=\dfrac{V_w(s)}{V_a(S)}=\dfrac{K_{MT}}{\tau s +1'} !$
em que VW(s) e Va(s) correspondem às transformadas de Laplace da tensão de saída do tacômetro e tensão de armadura do motor, respectivamente. KMT e !$ \tau !$ são constantes positivas. A dinâmica do amplificador de excitação de tensão, assumida como estática, é dada pelo ganho KAmp. Para controle de velocidade, o amplificador, o motor e o tacômetro estão em cascata, e realimentação negativa unitária é utilizada. Acerca do controle dinâmico do processo apresentado, julgue o item a seguir.
Para KAmp positivo, se seu valor aumenta, a constante de tempo do sistema em malha fechada também aumenta.
Provas
Com relação às características dos circuitos digitais construídos com tecnologias TTL e CMOS, julgue os itens que se seguem.
Em portas lógicas do tipo CMOS, são utilizados tanto MOSFET de canal N quanto MOSFET de canal P.
Provas
Com relação a arquitetura de computadores digitais, julgue os próximos itens.
Enquanto as memórias dinâmicas não requerem a operação de refresh para a manutenção dos dados registrados, as memórias estáticas requerem a execução contínua dessa operação, que é controlada pelos sinais CAS e RAS, gerados por um controlador externo ao chip de memória.
Provas
Considere que, em um sistema de transmissão de energia elétrica em CA, seja necessário realizar, freqüentemente, o controle do nível de tensão em determinado tronco de interligação e que por esse tronco passe grande bloco de potência para atender um centro com numerosas cargas. Com relação a essa situação, julgue os itens subseqüentes.
Transformadores de potência com comutadores de tap sob carga (LTCs) são apropriados para controlar a tensão no trecho próximo ao local onde estão instalados.
Provas
