A figura acima mostra o circuito de um acoplador óptico adequadamente dimensionado para captação de um sinal de tensão. No circuito, existe um diodo emissor de luz (LED) que fica próximo a um fototransistor, sendo ambos encapsulados em um mesmo invólucro. A respeito do funcionamento desse circuito, julgue os itens subseqüentes.
Uma variação de tensão Vi provoca variação na corrente elétrica que circula pelo LED. Esse processo fará que varie a corrente no fototransistor, proporcionando, assim, variação na tensão entre o coletor e o emissor.
Provas
Disciplina: Engenharia Eletrônica
Banca: CESPE / CEBRASPE
Orgão: Petrobrás
A figura acima mostra a característica estática de tensão versus corrente para um diodo zener hipotético, cuja tensão reversa é igual a 12 V. A respeito desse diodo e da característica acima, julgue os itens que se seguem.
O referido diodo se comporta como uma chave aberta para tensões na faixa entre 0 e -V z .
Provas
A figura acima mostra um circuito muito utilizado em instrumentação eletrônica. Considerando que todos os componentes que constituem o circuito sejam ideais e que os amplificadores sejam alimentados por fontes simétricas de +12 V e -12 V, julgue os itens subseqüentes.
As impedâncias nas entradas v 1 e v 2 são muito baixas
Provas
Com relação a transistores bipolares e a transistores de efeito de campo, julgue os itens que se seguem.
No transistor MOSFET do tipo NMOS, a região correspondente ao canal é construída com material do tipo N, o canal induzido é do tipo P, e as regiões de fonte e dreno são do tipo P.
Provas
Disciplina: Engenharia Eletrônica
Banca: CESPE / CEBRASPE
Orgão: Petrobrás
Considere uma bateria de automóvel com indicação de 12 V de tensão capaz de fornecer 60 Ah. Considere ainda que essa bateria seja utilizada para atender a um conjunto de lâmpadas de baixa potência, as quais devem ser ligadas em momentos de emergência; nesses momentos, a bateria fornece corrente em tensão de 12 V constante durante o período em que tiver carga. Com relação a essa situação, julgue os itens a seguir.
Suponha que se deseje utilizar a bateria para atender a uma carga CA que consome 360 W, e, para isso, seja utilizado um inversor de 12 V CC para 110 V CA adequadamente dimensionado. Nessa situação, caso não seja recarregada, a bateria será capaz de atender à referida carga em um período de no máximo 3 h de uso.
Provas

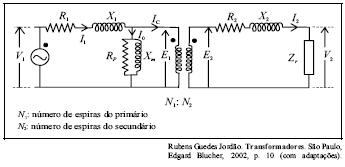

A figura acima ilustra o circuito equivalente de um transformador cujo núcleo é de material ferromagnético. Considerando-se na figura que os índices 1 e 2 representem, respectivamente, os lados primário e secundário do transformador, julgue os itens a seguir.
As perdas no núcleo do transformador, representadas pela potência dissipada na resistência Rp , correspondem às perdas por histerese e por corrente parasita.
Provas
Julgue os próximos itens, relativos a circuitos trifásicos.
Considere que uma fonte trifásica equilibrada e simétrica, ligada em estrela, alimente uma carga trifásica equilibrada conectada em delta, cuja impedância por fase seja igual a 12
. Nessa situação, se o módulo das tensões de fase da fonte trifásica for 220 V, o módulo das correntes que fluem em cada fase da carga será maior que 25 A.
Provas
As tecnologias de transistores de efeito de campo do tipo MOS têm-se estabelecido como as mais populares na construção de circuitos integrados. Com relação a essas tecnologias, julgue os itens seguintes.
As tecnologias CMOS têm sido usadas não somente para a implementação de circuitos integrados digitais, mas também para a fabricação de diversos circuitos integrados analógicos.
Provas
A figura acima mostra o circuito de um acoplador óptico adequadamente dimensionado para captação de um sinal de tensão. No circuito, existe um diodo emissor de luz (LED) que fica próximo a um fototransistor, sendo ambos encapsulados em um mesmo invólucro. A respeito do funcionamento desse circuito, julgue os itens subseqüentes.
Em um acoplador óptico, os terras do circuito de entrada (circuito do lado esquerdo, compreendendo os componentes até o LED) e do circuito de saída (circuito do lado direito, a partir do fototransistor) são necessariamente os mesmos, isto é, os dois circuitos têm o mesmo referencial.
Provas
Com relação a sensores, que são elementos importantes em sistemas de instrumentação, permitindo a monitoração de diversos processos industriais, julgue os itens a seguir.
Os fotodetectores são dispositivos construídos com junção de metais de alta condutividade, que geram tensão inversamente proporcional ao cubo da temperatura do corpo do dispositivo.
Provas
