Em uma instalação elétrica industrial de pequeno porte, a opção escolhida pelo proprietário foi utilizar dois tipos de lâmpadas, em função das necessidades do ambiente de trabalho. O proprietário optou por lâmpadas fluorescentes e lâmpadas de vapor de sódio. Sobre esses tipos de lâmpadas, julgue o item subseqüente.

Os dois tipos de lâmpadas escolhidos pelo proprietário são consideradas lâmpadas de descarga.

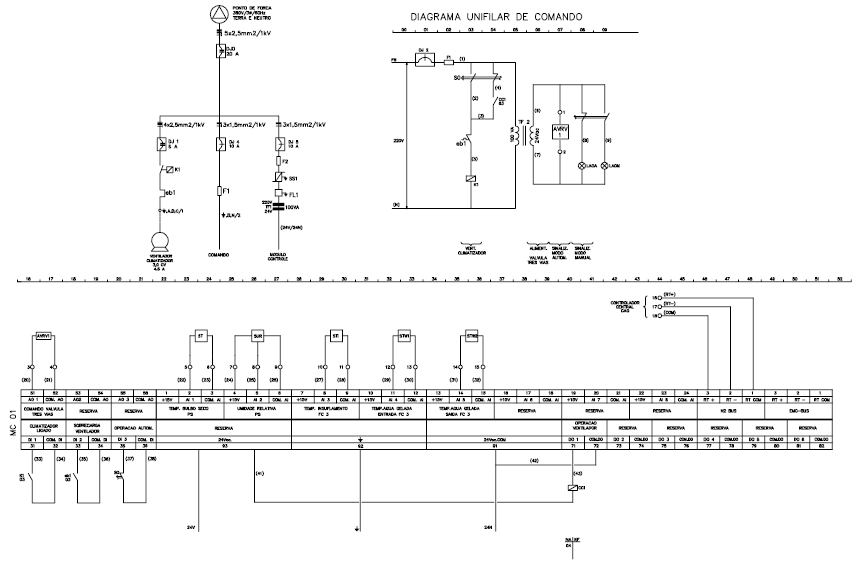

Com relação ao diagrama apresentado, julgue o item que se segue.

As letras AI 1, AI 2, AI 3 do bloco de controle digital são entradas digitais.

Caso não estivesse sincronizado ao sistema de grande porte, o gerador poderia operar sem restrições em uma faixa tolerável com variações entre ± 5% de sua freqüência nominal e atender as pequenas cargas.

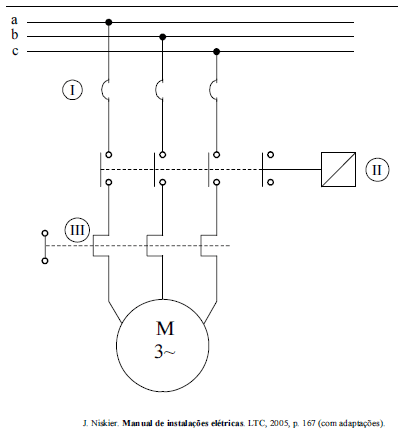

A figura acima mostra um circuito de força típico para alimentação de um motor de indução trifásico. Com relação à simbologia utilizada para representar os elementos desse circuito e à finalidade de cada um desses elementos, julgue o item subseqüente.

Considere que ocorra um curto-circuito em somente uma das fases do circuito de força do motor mencionado. Nessa situação, o elemento deve atuar como dispositivo de proteção e ser capaz de desligar somente a fase submetida ao defeito.

A figura a seguir apresenta corretamente o esquema da malha de medição do referido método.

J. Niskier. Manual de instalações elétricas. LTC, 2005, p. 51.

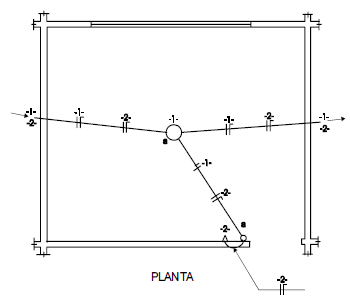

A figura acima mostra os detalhes dos circuitos de alimentação de uma instalação elétrica de parte de uma residência. Os circuitos são utilizados em outras dependências da residência não detalhadas na figura. Com referência à planta elétrica da instalação mostrada, julgue o próximo item.

Internamente a cada eletroduto passa fisicamente um único condutor neutro, embora existam dois circuitos independentes indicados na planta.

A NBR-5419/2001 estabelece o valor máximo de resistência que o solo pode ter diante da passagem de corrente elétrica.

Niskier. Manual de instalações elétricas. LTC, 2005, p. 167 (com adaptações).

A figura acima mostra um circuito de força típico para alimentação de um motor de indução trifásico. Com relação à simbologia utilizada para representar os elementos desse circuito e à finalidade de cada um desses elementos, julgue o item subseqüente.

Considere que ocorra um curto-circuito em somente uma das fases do circuito de força do motor mencionado. Nessa situação, o elemento deve atuar como dispositivo de proteção e ser capaz de desligar somente a fase submetida ao defeito.

É inadequado usar fusíveis como elemento de proteção no circuito de força desse motor, pois, durante a partida, as correntes elevadas danificariam esses dispositivos.

No total, a rede de energia elétrica fornece 3 kVA às cargas.
