Uma chave-mestra (master switch) ligada apropriadamente ao circuito pode ser utilizada para comandar várias lâmpadas localizadas em diferentes partes da instalação.

Julgue o item subseqüente relacionados a estruturas tarifárias aplicadas ao setor de energia elétrica.

Um consumidor em tarifa convencional que tenha optado por mudar para a tarifa horo-sazonal só poderá retornar novamente para a tarifa convencional se pagar multa equivalente a 200% da sua última conta em tarifa horo-sazonal.

H. Creder. Instalações elétricas. LTC, 14.ª ed., 2000, p. 248 (com adaptações).

A figura acima mostra os circuitos de força e de comando para o acionamento de um motor de indução trifásico. Para o acionamento, é utilizado um esquema elétrico que consiste na inserção automática de autotransformador indicado por m², conforme controle efetuado via circuito de controle. A respeito dessas informações e do funcionamento dos elementos dos circuitos, julgue o item subseqüente.

O botão b1 serve para dar a partida no motor e o botão b0 é usado para desligá-lo.

respeito de campo magnético, julgue o item a seguir.

As linhas de campo magnético ao redor de um fio condutor percorrido por uma corrente elétrica têm a forma de circunferências concêntricas.

Considere que uma indústria tenha registrado os seguintes valores de consumo: 4 MW e 3 MVar. Nessa situação, em razão da norma referida, essa indústria será apenada com multa em sua conta de energia.

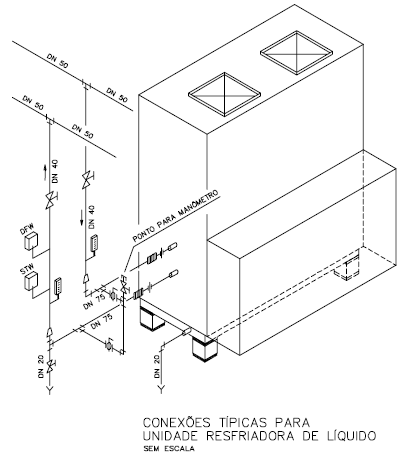

Julgue o item seguinte, relativos ao diagrama apresentado acima.

DFW e STW são transdutores utilizados para a medição de parâmetros da instalação acima representada.

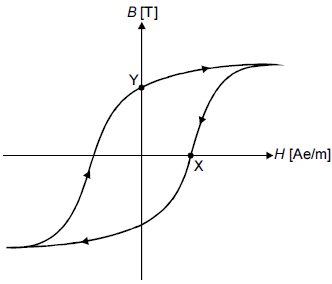

Considerando a figura acima, que representa o laço de histerese de determinado material ferromagnético, em que B é a indução magnética e H, a intensidade do campo magnético, julgue o item a seguir.

Quanto maior for a área delimitada pela curva de histerese, menor será a perda no material ferromagnético devido à histerese.

Os dispositivos de proteção projetados para sistemas elétricos industriais devem permitir o desligamento do circuito associado ao sistema sempre que o sistema estiver submetido a condições adversas que venham a comprometer o seu funcionamento. A respeito desse assunto, julgue o próximo item.

Na prática, entre os principais dispositivos de proteção encontrados em uma instalação elétrica de baixa tensão, estão os fusíveis do tipo diazed e NH, os disjuntores e os relés térmicos.

Um SPDA dimensionado utilizando-se o método de Franklin tem como componentes necessários somente o captor, a haste metálica, o isolador e o cabo de descida.
