Os painéis elétricos de baixa tensão, dependentemente do tipo de aplicação, podem ser encontrados em diversos formatos, leiautes e designs. Com relação a esse assunto, julgue os itens a seguir.

I O conjunto do tipo multi-colunas representa uma combinação de várias colunas ou armários, unidos mecanicamente.

II O conjunto do tipo armário tem essa designação porque a sua finalidade é apenas servir como meio para estocar componentes eletrônicos.

III O conjunto do tipo mesa de comando é um conjunto fechado com um painel de controle horizontal ou inclinado ou uma combinação de ambos.

IV O conjunto do tipo modular (caixa) é um conjunto aberto para ser montado em um plano horizontal.

V O conjunto do tipo multi-modular é formado por uma única caixa com múltiplos barramentos para entrada e saída de circuitos.

Estão certos apenas os itens

Acerca de painéis de distribuição e de subdistribuição, assinale a opção correta.

Os painéis elétricos de baixa tensão são encontrados em uma série de aplicações não incluindo

Os tipos de eletrodos de terra utilizados em sistemas de pára-raios não incluem

Muitas vezes, são necessárias repetidas partidas de motores de indução com rotor em curto-circuito, necessitando manter a carga mecânica acoplada ao eixo. Tal procedimento, além de provocar quedas de tensão na instalação, pode comprometer a vida útil do próprio motor. Em alguns casos, os processos requerem um controle fino da velocidade do motor. Para essa finalidade, podem ser utilizados os chamados conversores de freqüência. A respeito desses conversores e dos procedimentos para utilizá-los, assinale a opção correta.

O elemento de proteção mais apropriado para proteger um equipamento em baixa tensão contra faltas do tipo sobrecarga é o

Uma aplicação utiliza um gerador CC com excitação em derivação (shunt). O gerador, ao ser ligado pela última vez, estava funcionando, aparentemente, de forma normal. No dia seguinte, um usuário acostumado a ligar o gerador e a realizar os procedimentos usuais para colocá-lo em funcionamento não obteve sucesso ao tentar ligá-lo para executar as tarefas costumeiras.

Acerca dessa situação hipotética, assinale a opção que não corresponde a um provável defeito que impeça o gerador de desenvolver tensão.

Acerca de máquinas síncronas, assinale a opção correta.

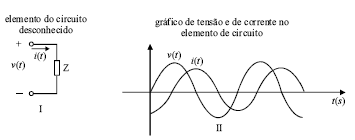

Um osciloscópio e um wattímetro foram utilizados para a identificação de um elemento de circuito com dois terminais supostamente ideal, esquematizado na figura I acima. As formas de onda de tensão e de corrente, puramente senoidais, obtidas pelo osciloscópio para esse elemento, quando submetido a teste, são indicadas na figura II. Sabe-se que o wattímetro, adequadamente ligado ao elemento de circuito, quando em teste, indicou potência ativa nula. Com base nessas informações, assinale a opção que indica o elemento do circuito mais provável na situação em apreço.

Em determinada instalação isolada, deve ser verificado o fator de potência de uma carga ligada a um barramento CA. Sabe-se que o fator de potência é inferior à unidade. No entanto, a medida elétrica não pode ser efetuada diretamente, porque não existe no local o instrumento apropriado para realizar a medida. Como alternativa, foi utilizada uma combinação de medidores CA e, a partir das medidas realizadas, calculado o fator de potência.

A propósito da situação acima, assinale a opção que indica um conjunto de medidores que, ligados convenientemente, possibilitam a realização de medidas para calcular o fator de potência da carga.
