Julgue o item subsequente, relativos a dispositivos de proteção de baixa tensão.

Em instalações residenciais, os disjuntores diferenciais residuais (DR) são projetados para proteção contra correntes de fuga à terra, não sendo capazes de detectar ou interromper sobrecargas de corrente.

Considerando um motor trifásico cujos rolamentos estejam ligados segundo a configuração ilustrada na figura precedente, julgue o próximo item.
Se esse motor for ligado a um sistema de alimentação trifásico com condutor neutro, essa configuração impossibilitará a utilização do condutor neutro.

Considerando um motor trifásico cujos rolamentos estejam ligados segundo a configuração ilustrada na figura precedente, julgue o próximo item.
Nessa configuração, a corrente de linha é igual à corrente de fase.

A respeito de sistema trifásico, julgue o item a seguir.

Em um sistema trifásico equilibrado, com cargas resistivas e capacitivas, a corrente de neutro do circuito é cerca de um décimo da corrente de fase.

Julgue o item a seguir, relativos a potência ativa, reativa e aparente e a fator de potência.

Em um sistema elétrico, a potência reativa é a potência útil, isto é, aquela que efetivamente realiza trabalho.

Julgue o item a seguir, relativos a potência ativa, reativa e aparente e a fator de potência.
O fator de potência de uma instalação elétrica indica o aproveitamento da energia fornecida pela rede elétrica.

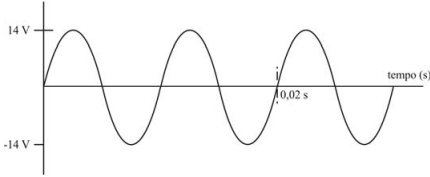

A respeito da tensão senoidal apresentada na figura precedente, julgue o item a seguir, considerando que a raiz quadrada de 2 seja igual a 1,4.

A tensão pico a pico é de 14 V.

Tendo como referência o circuito precedente, em que R_D = 100 Ω, R₂ = 20 Ω, R₄ = 50 Ω, julgue o próximo item.
Quando o circuito da ponte de Wheatstone estiver em equilíbrio, o voltímetro aferirá 0 V.

A classificação das ondas eletromagnéticas é definida em função do comprimento de onda em metros, e da frequência da onda (f), em hertz (Hz). A figura a seguir expressa o espectro eletromagnético com as diferentes formas de radiação.

Com base nessas informações e considerando que a velocidade da luz no vácuo seja igual a 3 × 108 m/s, julgue o próximo item.

Uma onda eletromagnética com frequência igual a 5 × 10¹⁸ Hz é classificada como raio X.

A classificação das ondas eletromagnéticas é definida em função do comprimento de onda em metros, e da frequência da onda (f), em hertz (Hz). A figura a seguir expressa o espectro eletromagnético com as diferentes formas de radiação.

Com base nessas informações e considerando que a velocidade da luz no vácuo seja igual a 3 × 108 m/s, julgue o próximo item.

Uma onda eletromagnética com comprimento de onda de 550 nm possui uma frequência de 200 Hz.
