Foram encontradas 2.450 questões.
Com relação ao circuito seqüencial cujo diagrama está ilustrado acima, e considerando que os bits D, C, B e A formam um número variável binário em que D é o bit mais significativo, julgue os itens subseqüentes.
Trata-se de um contador binário de módulo 13.
Provas
A figura acima mostra o diagrama esquemático de um circuito combinacional com entradas A, B e C e uma saída S. Considerando que o circuito seja implementado com lógica TTL, julgue os itens a seguir.
Se a entrada C estiver flutuando, ou seja, não houver tensão conectada a essa entrada, a saída S assumirá o valor lógico 0 independentemente do valor das outras entradas.
Provas
A figura acima mostra o diagrama esquemático de um circuito combinacional com entradas A, B e C e uma saída S. Considerando que o circuito seja implementado com lógica TTL, julgue os itens a seguir.
O circuito não corresponde à implementação da expressão mínima, na forma soma de produtos, da função lógica por ele representada, podendo, portanto, ser simplificado.
Provas

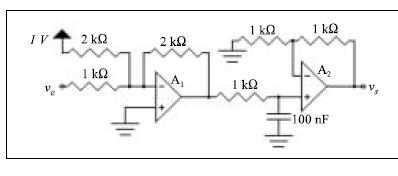

A figura acima mostra o diagrama de um circuito eletrônico em que a entrada é representada pela tensão ve e a saída, pela tensão vs. Com relação a esse circuito, e considerando que todos os componentes são ideais, julgue os itens seguintes.
Se a tensão de entrada ve for constante e igual a 2 V, o módulo da corrente que atravessa o resistor de realimentação do amplificador operacional A1 será igual a 2,5 mA.
Provas
A figura acima mostra o diagrama de um circuito eletrônico em que a entrada é representada pela tensão ve e a saída, pela tensão vs. Com relação a esse circuito, e considerando que todos os componentes são ideais, julgue os itens seguintes.
O circuito tem freqüência de corte igual a 2 MHz.
Provas
A figura acima mostra o diagrama de um circuito eletrônico em que a entrada é representada pela tensão ve e a saída, pela tensão vs. Com relação a esse circuito, e considerando que todos os componentes são ideais, julgue os itens seguintes.
A impedância de entrada vista pela fonte ve é igual a 3
Provas
A figura acima mostra o diagrama de um circuito eletrônico em que a entrada é representada pela tensão ve e a saída, pela tensão vs. Com relação a esse circuito, e considerando que todos os componentes são ideais, julgue os itens seguintes.
Provas
De acordo com as funções que desempenham em subestações de alta-tensão, as chaves podem ser classificadas como seccionadoras de terra, de operação em carga e de aterramento rápido. Julgue os itens a seguir, no referente a chaves seccionadoras.
As chaves seccionadoras devem ser operadas especialmente quando a variação em seus terminais for de, pelo menos, 10% da tensão nominal do circuito onde estão instaladas.
Provas
De acordo com as funções que desempenham em subestações de alta-tensão, as chaves podem ser classificadas como seccionadoras de terra, de operação em carga e de aterramento rápido. Julgue os itens a seguir, no referente a chaves seccionadoras.
Essas chaves podem ser utilizadas para isolar equipamentos, tais como capacitores séries, disjuntores e reatores, para fins de manutenção.
Provas
A figura acima mostra a configuração de um arranjo básico adotado em uma subestação de determinado sistema elétrico de potência, na forma de diagrama unifilar, no qual são destacadas as conexões entre barramentos, disjuntores e chaves seccionadoras. Com base nesse esquema, julgue os itens que se seguem.
O pára-raios é um dos equipamentos que devem ser eletricamente instalados entre os barramentos da subestação e a entrada de linha de transmissão.
Provas
