Foram encontradas 2.450 questões.

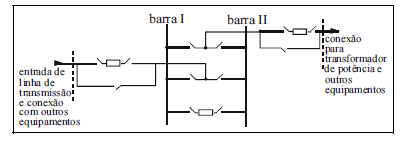

A figura acima mostra a configuração de um arranjo básico adotado em uma subestação de determinado sistema elétrico de potência, na forma de diagrama unifilar, no qual são destacadas as conexões entre barramentos, disjuntores e chaves seccionadoras. Com base nesse esquema, julgue os itens que se seguem.
Nesse arranjo, as barras I e II são denominadas, respectivamente, barra principal e barra de transferência.
Provas
A figura acima mostra a configuração de um arranjo básico adotado em uma subestação de determinado sistema elétrico de potência, na forma de diagrama unifilar, no qual são destacadas as conexões entre barramentos, disjuntores e chaves seccionadoras. Com base nesse esquema, julgue os itens que se seguem.
Esse arranjo é adequado para utilização em subestações de níveis de tensão em 230 kV ou 345 kV.
Provas
Uma unidade consumidora precisa ser ligada à rede de distribuição de energia elétrica da concessionária local. Nessa situação, julgue os itens a seguir, relativos aos requisitos de tensão de fornecimento e potência que devem ser atendidos.
Se a carga da unidade consumidora for igual a 100 kW, não poderá ser suprida pela concessionária, em seu ponto de entrega, em tensão secundária de distribuição.
Provas
Uma unidade consumidora precisa ser ligada à rede de distribuição de energia elétrica da concessionária local. Nessa situação, julgue os itens a seguir, relativos aos requisitos de tensão de fornecimento e potência que devem ser atendidos.
Considere que a unidade consumidora demanda carga de 1.000 kW e deve ser atendida por rede subterrânea. Nesse caso, é responsabilidade da unidade consumidora estabelecer a tensão de suprimento, desde que esta seja no mínimo igual a 13,8 kV.
Provas

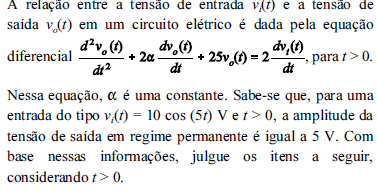

Na freqüência angular de 5 rad/s, fase da tensão de saída vo(t) é igual à fase da tensão de entrada do sinal vi(t).
Provas
A resposta transitória do circuito no domínio do tempo é do tipo subamortecida.
Provas
Considere que um perito utiliza um instrumento de medida de tensão calibrado para 250,0 V e cuja classe de exatidão é 1. Em relação a esse instrumento de medida, julgue o item que se segue.
A classe de exatidão 1 do instrumento indica que, para cada 1 volt de diferença nas medidas efetuadas em relação ao valor 250,0 V, a precisão do instrumento é reduzida em 50%.
Provas
Em um sistema de energia elétrica interligado, unidades geradoras de uma usina foram retiradas de operação devido à proteção específica dos geradores, acionados em razão de uma falta próximo à usina. Após eliminar a falta, obedecendo aos procedimentos peculiares de sincronização, a unidade foi sincronizada novamente ao sistema interligado. Nesse contexto, julgue os itens subseqüentes.
Para sincronizar novamente os geradores ao sistema interligado, sem necessitar de energia própria do serviço auxiliar da usina, é necessário que cada gerador seja dotado de enrolamentos amortecedores no rotor.
Provas
Em um sistema de energia elétrica interligado, unidades geradoras de uma usina foram retiradas de operação devido à proteção específica dos geradores, acionados em razão de uma falta próximo à usina. Após eliminar a falta, obedecendo aos procedimentos peculiares de sincronização, a unidade foi sincronizada novamente ao sistema interligado. Nesse contexto, julgue os itens subseqüentes.
Se a unidade geradora for do tipo térmica, ao ser colocada novamente em serviço, o eixo da turbina somente deve ser acoplado ao gerador após as três fases do gerador terem sido conectadas à rede elétrica do sistema interligado.
Provas
A figura acima mostra o diagrama unifilar de parte da instalação elétrica que alimenta os quadros de um condomínio de apartamentos. luz das prescrições da NBR 5410, julgue os itens subseqüentes, relativos a essa instalação elétrica.
Tomando como base as seções transversais indicadas para os condutores-fase da instalação, as seções transversais indicadas para os condutores-neutro e de proteção estão corretas.
Provas
