As figuras acima ilustram os diagramas de comando e de força para partida direta de um motor de indução trifásico. O motor tem seis polos, potência de 5 kW, tensão entre fases de 380 V, 60 Hz, com circuito de comando em 220 V. A corrente nominal do motor é igual a 11 A, o tempo de partida, tp, é 2 s, e a relação entre a corrente de partida, Ip, e a corrente nominal é igual a 7. Alguns componentes de proteção dos circuitos devem ser dimensionados com vistas a um adequado funcionamento do motor. Com essa finalidade, admite-se que o projetista disponha de catálogos compatíveis com os componentes de interesse.

A partir dessas informações, julgue o item subsecutivo.

A corrente nominal do contactor K1 deve ser superior a 8 A e inferior a 11 A.

Para o circuito ilustrado na figura acima, deseja-se determinar um modelo equivalente de duas portas do tipo a parâmetros híbridos, em que as variáveis independentes sejam a corrente i₁(t) e a tensão v₂(t). De acordo com esse modelo e com os parâmetros que devem caracterizá-lo, julgue o item a seguir.

Para calcular o valor dos parâmetros híbridos do modelo equivalente, a fonte de tensão controlada deve ser anulada.

A respeito de atividades desenvolvidas pelo serviço de fiscalização de uma obra pública executada por contratada, julgue o próximo item.

A verificação dos relatórios periódicos de execução dos serviços elaborados de acordo com os requisitos previstos no Caderno de Encargos é função do serviço de fiscalização; contudo, a aprovação desses relatórios cabe exclusivamente ao coordenador do projeto de arquitetura da obra.

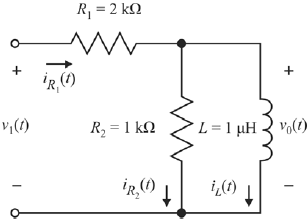

Considerando o circuito ilustrado na figura acima, julgue o item seguinte.

Em regime permanente senoidal, a corrente !$ i_{R2} (t) !$ está adiantada em relação à corrente i_L(t) por um ângulo de !$ \pi/2 !$ rad.

Julgue o item a seguir, relativo às características e propriedades dos materiais.

Considere duas barras cilíndricas condutoras, 1 e 2, tal que o comprimento, a área da seção transversal e a condutividade elétrica da barra 1 sejam, respectivamente, dois terços, o dobro e dois quintos daqueles da barra 2. Nesse caso, se as barras forem submetidas à mesma diferença de potencial ao longo de seus comprimentos, então a potência elétrica dissipada na barra 1 será 20% superior àquela dissipada na barra 2.

Julgue o item, acerca de elementos e procedimentos na construção.

Devido ao processo executivo, as cortinas atirantadas são utilizadas para a contenção de taludes em corte, não sendo indicadas para região de aterros.

Acerca de planejamento, programação, operação e controle de obras, julgue o item a seguir.

Por meio da metodologia PERT-CPM, é possível, na programação de uma obra, que se identifiquem as folgas em atividades inerentes à execução do empreendimento, para posterior ajuste no cronograma físico.
