Foram encontradas 1.035 questões.

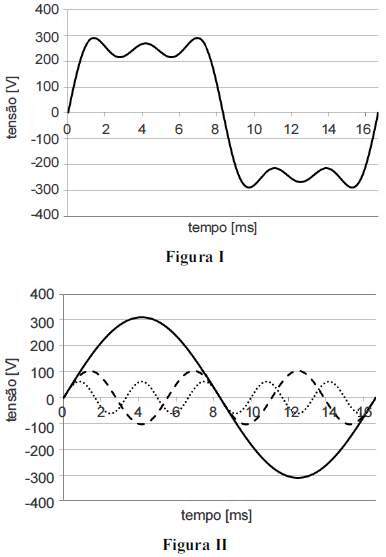

A figura I acima apresenta a forma de onda da tensão de uma instalação elétrica oscilografada, enquanto a figura II apresenta a decomposição dessa forma de onda por série de Fourier, cuja componente fundamental possui frequência igual a 60 Hz.
Considerando essas figuras, julgue o item a seguir.
Uma possível causa de distorções na forma de onda da tensão é a utilização de equipamentos elétricos não lineares, como, por exemplo, os geradores, que operam na região saturada da curva de saturação do material ferromagnético utilizado em sua construção.
Provas
Questão presente nas seguintes provas
A figura I acima apresenta a forma de onda da tensão de uma instalação elétrica oscilografada, enquanto a figura II apresenta a decomposição dessa forma de onda por série de Fourier, cuja componente fundamental possui frequência igual a 60 Hz.
Considerando essas figuras, julgue o item a seguir.
O valor eficaz da forma de onda distorcida apresentada na figura I é igual ao valor máximo da tensão dividido por !$ \sqrt{2} !$.
Provas
Questão presente nas seguintes provas
A figura I acima apresenta a forma de onda da tensão de uma instalação elétrica oscilografada, enquanto a figura II apresenta a decomposição dessa forma de onda por série de Fourier, cuja componente fundamental possui frequência igual a 60 Hz.
Considerando essas figuras, julgue o item a seguir.
A distorção harmônica representada pela forma de onda pontilhada da figura II pode ser associada a uma componente simétrica de sequência negativa, que é responsável pela redução da carga de um motor de indução alimentado por essa tensão distorcida.
Provas
Questão presente nas seguintes provas
A figura I acima apresenta a forma de onda da tensão de uma instalação elétrica oscilografada, enquanto a figura II apresenta a decomposição dessa forma de onda por série de Fourier, cuja componente fundamental possui frequência igual a 60 Hz.
Considerando essas figuras, julgue o item a seguir.
A distorção harmônica representada pela forma de onda tracejada, apresentada na figura II, permite inferir que o condutor neutro que alimenta as cargas pode ter uma corrente superior à esperada ao ser aplicada uma tensão puramente senoidal.
Provas
Questão presente nas seguintes provas
A figura acima ilustra o diagrama unifilar representando um sistema elétrico de potência que opera em regime permanente. Os dados das grandezas envolvidas e dos parâmetros de determinada base de potência e de tensão são informados em pu. Os parâmetros do transformador são sua resistência RT, reatância XT e tap t. Os dados da linha referem-se aos componentes de sua impedância série (resistência RL e reatância indutiva XL). A carga absorve tanto potência ativa, igual a 1,0 pu, quanto potência reativa, igual a 0,2 pu. Resolveu-se o problema de fluxo de carga, sendo obtidas as magnitudes de tensão genéricas V2 e V3 e as fases θ2 e θ3 nas barras 2 e 3, respectivamente.
Com base nessas informações, julgue o item a seguir.
Suponha que, no cálculo do fluxo de carga para a obtenção das tensões nas barras 2 e 3, a carga tenha sido representada por corrente constante. Caso seja acrescentada uma linha em paralelo entre as barras 2 e 3, similar à linha que já existe no sistema, então as tensões nos terminais das linhas em paralelo poderão ser corretamente calculadas resolvendo-se um único sistema linear de equações.
Provas
Questão presente nas seguintes provas
A figura acima ilustra o diagrama unifilar representando um sistema elétrico de potência que opera em regime permanente. Os dados das grandezas envolvidas e dos parâmetros de determinada base de potência e de tensão são informados em pu. Os parâmetros do transformador são sua resistência RT, reatância XT e tap t. Os dados da linha referem-se aos componentes de sua impedância série (resistência RL e reatância indutiva XL). A carga absorve tanto potência ativa, igual a 1,0 pu, quanto potência reativa, igual a 0,2 pu. Resolveu-se o problema de fluxo de carga, sendo obtidas as magnitudes de tensão genéricas V2 e V3 e as fases θ2 e θ3 nas barras 2 e 3, respectivamente.
Com base nessas informações, julgue o item a seguir.
Considerando-se que a carga seja representada por potência constante, caso haja variação do tap t do transformador, não haverá alteração na potência ativa fornecida pelo gerador à barra 2.
Provas
Questão presente nas seguintes provas

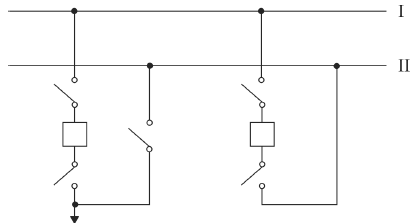

Considerando a figura acima, que mostra um arranjo típico utilizado em subestações que apresentam níveis de tensão até 230 kV, julgue o item abaixo.
A figura ilustra uma configuração do tipo barra dupla com barra de transferência.
Provas
Questão presente nas seguintes provas
Com relação à coordenação de isolamento, julgue o item que se segue.
Considerando a figura abaixo, que representa a forma de onda de corrente, I, padronizada para ensaio de impulso atmosférico, e na qual a abscissa do gráfico não está em escala, é correto afirmar que o tempo de frente de onda é igual a 1,2 μs, com valor de pico reduzido a 50% decorridos 50 μs, e que, para o ensaio de manobra, o tempo de frente de onda é muito superior a 1,2 μs.
Provas
Questão presente nas seguintes provas
Resistores não lineares são, em geral, utilizados para modelagem de dispositivos não lineares em estudos de transitórios eletromagnéticos. Considerando as figuras acima, que ilustram um circuito não linear e a curva característica do resistor não linear, R, julgue o item subsecutivo.
A corrente i no circuito não linear tem valor compreendido entre 15 kA e 20 kA.
Provas
Questão presente nas seguintes provas
Resistores não lineares são, em geral, utilizados para modelagem de dispositivos não lineares em estudos de transitórios eletromagnéticos. Considerando as figuras acima, que ilustram um circuito não linear e a curva característica do resistor não linear, R, julgue o item subsecutivo.
O resistor não linear é apropriado para a representação (modelagem) de para-raios, que são dispositivos utilizados para o controle de sobretensões em sistemas elétricos de potência.
Provas
Questão presente nas seguintes provas
