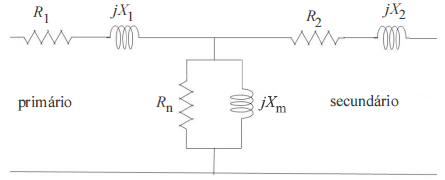

A figura acima ilustra o circuito equivalente de um transformador trifásico abaixador, com potência nominal de 100 kVA, tensão primária de linha 1 kV e tensão secundária de linha 100 V. Tendo como base do sistema pu os valores nominais do transformador, a resistência do enrolamento primário é R₁ = 0,1 pu e a resistência do enrolamento secundário é R₂ = 0,1 pu.

Considerando essas informações, julgue o seguinte item.

Transformadores têm, tipicamente, rendimento maior que motores elétricos de indução pelo fato de não possuírem entreferro, o que faz que a corrente de excitação seja menor, provocando menor perda por efeito Joule nos enrolamentos. Os motores de indução, por possuírem entreferro entre o estator e o rotor, necessitam de maiores correntes de excitação para magnetizar o ar no entreferro.

Determinada subestação de um sistema de transmissão em extra-alta tensão apresenta para-raios de ZnO instalados nas entradas de linhas de transmissão que chegam à subestação. A respeito desses equipamentos, julgue o item que se segue.

Além da porcelana e de componentes internos, como resistores não lineares e centelhadores, um para-raios contém um dispositivo de alívio de pressão, cuja função básica é disparar um nível de tensão definido, desviando, assim, eventuais surtos para a terra, e não para a parte interna do equipamento.

Considerando um conversor analógico/digital ideal de 6 bits, com faixa dinâmica de entrada de 10 V e quantização por arredondamento, julgue o próximo item.

Se, em vez do conversor analógico/digital de 6 bits, fosse utilizado um conversor de 8 bits com a mesma faixa dinâmica, a relação sinal/ruído de quantização SQNR (signal-to-quantization-noise ratio) aumentaria em aproximadamente 12 dB.

A respeito de filtros digitais, julgue o próximo item.

O filtro representado pela função de transferência H(z) = 1 + z^–1 + z^–2 é passa-altas.

A respeito de filtros digitais, julgue o próximo item.

O filtro representado pela função de transferência !$ \mathrm{H(z)\,=\,{\,1\,\over\,1\,-\,z^{-1}}} !$ é um filtro IIR (infinite impulse response), ou de resposta infinita ao impulso.

Julgue o seguinte item, relativo a antenas e propagação.

A EIRP (equivalent isotropically radiated power) de um sistema de comunicações sem fio com sinal de potência de 20 W, que utilize uma antena diretiva com ganho de 15 dBi, será igual a 28 dBm.

Julgue o seguinte item, relativo a antenas e propagação.

Uma operadora de banda larga sem fio que tenha à disposição espectro em duas faixas diferentes, de 900 MHz e 1,8 GHz, deverá escolher, preferencialmente, a frequência de 900 MHz caso seu objetivo principal seja maximizar sua área de cobertura.

É impossível transmitir dados a uma taxa acima da capacidade de canal com probabilidade de erro menor que 0,5.

Uma vantagem da codificação de linha polar com utilização de codificação de Manchester é que essa codificação não possui componente DC.
