Quanto aos equipamentos e acessórios do torno mecânico universal, enumere a 2ª (segunda) coluna de acordo com a 1ª (primeira) coluna e, ao final, responda o que se pede:

( 1 ) Placa universal

( 2 ) Placa de arraste

( 3 ) Ponto rotativo

( 4 ) Luneta fixa

( 5 ) Luneta móvel

( ) Esse acessório tem grande utilidade quando pretendemos tornear eixos longos de pequenos diâmetros, pois atua como mancal, evitando que a peça saia de centro ou vibre com a ação da ferramenta.

( ) Utilizado nas operações de torneamento que requerem uma fixação entre pontas no torno.

( ) Equipamento muito comum nos trabalhos de torneamento. Possui 3 castanhas que efetuam o aperto da peça simultaneamente e uma consequente centragem. Pode efetuar fixação em diâmetros internos e externos.

( ) Usada no torneamento de peças fixadas entre pontos, onde se pretende manter uma maior concentricidade no comprimento total torneado.

( ) É utilizada em eixos de pequenos diâmetros, sujeitos a flexões e vibrações na usinagem. Serve também como mancal e deve ser montada sempre junto da ferramenta, para evitar vibrações e flexões, pois anula as forças de penetração da ferramenta.

Marque a alternativa que contém a sequência CORRETA na ordem de cima para baixo:

Para escolher o tipo de rolamento a ser utilizado na construção mecânica, torna-se indispensável conhecer o tipo de solicitação que vai atuar no rolamento. Nesse sentido, marque a alternativa CORRETA referente aos três tipos de solicitações.

Os elementos de fixação são extremamente importantes na área de manutenção, pois permitem a montagem e a desmontagem de máquinas e equipamentos sem causar dano a nenhuma parte. Já os elementos de máquinas são peças fundamentais para a construção dos conjuntos que formam os sistemas das máquinas. Com base na obra “Manutenção Mecânica Industrial - Conceitos Básicos e Tecnologia Aplicada”, analise as assertivas abaixo e, ao final, responda o que se pede:

I- Para a medida do comprimento do parafuso, considera-se o comprimento do corpo com a medida da cabeça.

II- Porca sextavada ou hexagonal possui geometria semelhante ao parafuso de cabeça sextavada, ou seja, para apertá-la ou desapertá-la, devem-se utilizar as chaves de boca ou estrela. É muito utilizada para fixação de conjuntos mecânicos ou estruturas em geral, desde que o espaço permita o manuseio das chaves de aperto e desaperto.

III- A porca castelo é normalmente fabricada em formato hexagonal (sextavada), e em cada face possui um canal passante que deve coincidir com um furo feito no sentido radial no eixo ou parafuso, para que possa ser inserida uma cupilha entre as duas peças, conferindo o travamento delas.

IV- A chaveta é um elemento de fixação fabricado em aço de médio teor de carbono, que trabalha encaixado em um canal comum ao eixo e a outro elemento mecânico encaixado nele, como uma polia, uma roda dentada etc. Sua forma, em geral, é retangular ou hexagonal, dependendo da norma que estiver sendo aplicada ao equipamento. A chaveta tem por finalidade servir como trava, como fixadora ou como elemento de arraste entre os elementos mecânicos ligados.

Assinale a alternativa CORRETA:

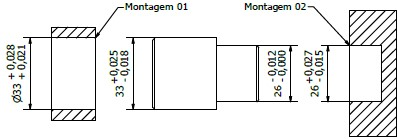

Considerando a figura abaixo, sobre Tolerância Dimensional, analise as assertivas e, ao final, responda o que se pede:

I. Na montagem 01 o furo não tem afastamento inferior, tendo como tolerância do furo +0,028 mm e na montagem 02 o eixo só tem afastamento inferior, tendo como tolerância do furo 0,027 mm.

II. O Campo de tolerância é a diferença entre as dimensões máxima e mínima, sendo definido pela magnitude da tolerância e sua posição relativa em relação à linha zero.

III. Na montagem 01 o furo tem afastamento superior de +0,028 mm, sendo a tolerância do furo da montagem 01 menor que a tolerância do furo da montagem 02.

IV. A montagem 01 tem como tolerância do furo 0,049 mm e a montagem 02 o furo tem como tolerância 0,042 mm.

Marque a alternativa que contém a resposta CORRETA:

Em toda oficina mecânica o trabalho é executado de acordo com os desenhos realizados na Oficina Técnica. Nesses desenhos se representa a peça ou peças em sua forma e dimensões. Se não se pode desenhar em seu verdadeiro tamanho, desenhar-se-á em outro tamanho, porém conservando as proporções. Diz-se que esses desenhos são feitos em? Marque a alternativa CORRETA.

Quando se fala em metrologia, embora o Sistema Internacional (SI) seja o mais usado no mundo, muitas vezes são encontradas peças, ferramentas, catálogos e até máquinas com unidades no Sistema Inglês. Para realizar a compra de um tarugo de latão, o Soldado Armeiro do Centro de Material Bélico – CMB tem que converter a medida encontrada no paquímetro na leitura de polegada milesimal para uma medida dada em polegada fracionária.

Em relação à conversão de medidas, faça a conversão de 0.343” (trezentos e quarenta e três milésimos de polegada) para polegada fracionária fazendo todas as simplificações possíveis e assinale a alternativa CORRETA:

Se um paquímetro tem sua escala fixa em milímetros e possui 20 divisões na escala móvel (Nônio ou Vernier), sua resolução será de?

Marque a alternativa CORRETA.

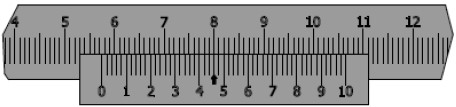

Durante a conferência do diâmetro de um tarugo de aço carbono, o Soldado Armeiro do Centro de Material Bélico (CMB), encontrou a leitura dada pela figura abaixo. Para a leitura da medida no paquímetro foi considerado o traço do Vernier coincidente com a escala fixa indicada pela seta.

Marque a alternativa que contém a leitura CORRETA do paquímetro.

Relativo à Análise de Circuitos, assinale a alternativa CORRETA que contém o valor da carga armazenada em um capacitor de 10 nF com uma tensão de 3,5V sobre ele:

Conforme definições estabelecidas em Telecomunicações quanto à classificação das ondas de rádio em função do valor de frequência utilizado, enumere a segunda coluna de acordo com a primeira e, a seguir, marque a única alternativa que contém a sequência de respostas CORRETA, na ordem de cima para baixo.

( 1 ) UHF

( 2 ) HF

( 3 ) VHF

( 4 ) MF

( ) 1,307 GHz

( ) 21 MHz

( ) 165,39 MHz

( ) 482,50 MHz

( ) 49 MHz

( ) 292 MHz
