Um sistema possui resposta ao impulso igual a !$ h(t)= δ(t)-δ(t-T) !$.

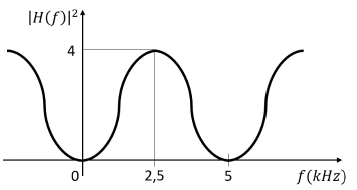

Sabendo-se que !$ H(f) !$ é obtido a partir da transformada de Fourier de !$ h(t) !$ e que !$ leftvert H(f) ightvert^2 !$ é apresentada no gráfico acima, o valor do atraso T, em ms, é igual a

O circuito abaixo é composto por 2 resistores e 1 indutor, e está ligado a uma bateria de 12 Volts por meio da chave SW.

Inicialmente, a chave SW está aberta e não há energia armazenada no circuito. Em um determinado instante a chave SW é fechada.

Para armazenar 8 Joules de energia, o circuito irá levar um total de

O circuito abaixo é composto de uma antena conectada a uma linha de transmissão a ar com impedância característica !$ Z_o=50 Ω !$ e comprimento d. O coeficiente de reflexão na antena é igual a !$ 0,2 e^{j pi/2} !$ na frequência de 5GHz.

O valor mínimo de , em mm, para que a impedância Z_AB nos terminais AB seja puramente resistiva, na frequência de 5GHz, é:

Sejam 3 espiras concêntricas de raios R, 2R e 3R por onde circulam correntes de mesma intensidade, porém com sentidos definidos pela figura.

Seja B o módulo do campo magnético provocado pela espira de menor raio.

O módulo do campo magnético total no centro é igual a

Em um espaço com permissividade !$ ∈ !$, a densidade de fluxo elétrico entre duas placas condutoras paralelas idênticas de espessura desprezível é igual a !$ vec{D}= hat{x} 5 imes 10^3 {large{C over m^2}} !$ na região compreendida entre !$ 0 le x le 2mm !$, !$ 0 le y le 4cm !$ e !$ 0 le z le 5cm !$. Sabendo-se que !$ vec{D}=0 !$ qualquer outro lugar do espaço, a carga elétrica contida no condutor localizado em !$ x=2mm !$ é igual a

O circuito abaixo está em uma região de campo magnético constante e igual a !$ vec{B} !$. A chave ideal C fecha em t = 2s e abre em t = 4s.

Sabendo-se que os fios são condutores perfeitos e o voltímetro V é ideal, assinale a curva que melhor representa a tensão V₁₂ nos terminais do voltímetro em função do tempo t.

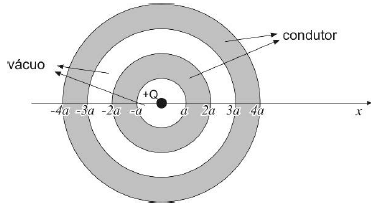

Considere o arranjo da figura acima com duas cascas esféricas concêntricas de espessura a condutoras com cavidades ocas e uma partícula de carga positiva posicionada em seu centro. Após o equilíbrio eletrostático, assinale a opção que condiz com o módulo do campo elétrico ao longo do eixo x.

A classificação de incêndio é feita para determinar tanto o método de extinção quanto o agente extintor adequado para o tipo de incêndio específico.

O incêndio que envolve metais combustíveis é o
