Uma carga monofásica, 250 V, cos(Φ) = 0,8, tem sua potência ativa medida por meio de um medidor cuja bobina de tensão é conectada diretamente à tensão de alimentação do circuito; a bobina de corrente é conectada à linha por meio de um transformador de corrente ideal, de relação de espiras 250:5A.

Sabendo que, sem o ajuste da relação de transformação, a leitura do medidor é 800 W, a potência ativa da carga, em kW, é

A figura a seguir apresenta um croqui de um cômodo onde funcionará uma oficina.

Para a atividade a ser desempenhada, o nível de iluminamento exigido é de 500 lux. Sabe-se ainda que o fator de utilização é 0,8 e que o fator de depreciação é 0,7.

Sabendo que a luminária a ser instalada no cômodo possui um fluxo luminoso de 900 lúmens, o número mínimo de luminárias a ser instalado no cômodo, para atender o nível de iluminamento exigido é

Medidas realizadas em uma instalação elétrica hipotética apresentaram as leituras de corrente mostradas na tabela a seguir.

Em função dos valores mostrados na tabela, a corrente i(t) em A é dada pela expressão

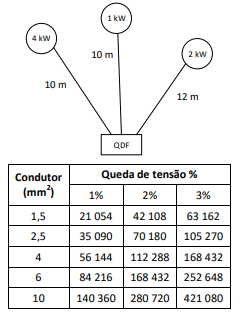

A figura a seguir mostra o esquemático de um parque fabril, composto por 3 máquinas instaladas em um mesmo circuito, (220V a dois condutores), com suas respectivas potências e distâncias do quadro de distribuição de força (QDF).

Adotando uma queda de tensão de 2%, dimensione, pelo critério da queda de tensão, a seção mínima do condutor do circuito, em mm² , é
