No programa LADDER, da figura acima, B1, B2, C1 e Y1 são variáveis booleanas na memória de um CLP; TON é um temporizador com atraso no acionamento, com tempo especificado em segundos; e RS é um bloco de função biestável com reset dominante.
Em t = 0 s, todas as variáveis booleanas estão em nível lógico 0, o temporizador está zerado e a saída do bloco RS também está zerada. Sabendo-se que B1 e B2 evoluem conforme indicado nos gráficos da figura e, desprezando- se o tempo de varredura do CLP, o tempo acumulado, em segundos, em que Y1 permanece em nível lógico 1, no intervalo de 0 s a 15 s, é

Um microcontrolador possui uma porta bidirecional de 8 bits, chamada P2, acionada por drivers em coletor aberto. Sejam 3 possíveis sequências de código para ler o valor da porta P2 e colocá-lo no acumulador A as apresentadas abaixo.

Está(ão) correta(s) APENAS a(s) sequência(s)

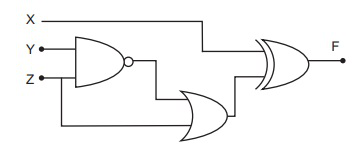

O circuito lógico combinacional mostrado na figura acima tem, como entradas, as variáveis lógicas X, Y e Z e, como saída, a variável F. A expressão simplificada da função booleana F é

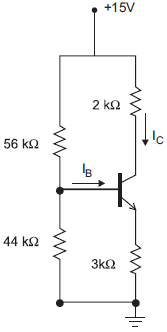

O circuito eletrônico da figura acima mostra um transistor NPN polarizado e operando na região ativa. O transistor tem, nessas condições, um ß = 100 e V_BE = 0,6 V. O valor aproximado da corrente de coletor I_C, em mA, é
