Um circuito RLC série apresenta seus componentes resistor (R), capacitor (C) e indutor (L), associados em série. A corrente elétrica que circula neste circuito é modelada por uma equação diferencial ordinária, linear, de 2a ordem e cuja equação característica, no domínio de Laplace, é,na forma paramétrica, representada por

!$ s^2+2ζω_ns+ω_n^2 !$

Sendo os parâmetros: !$ ζ !$ a razão de amortecimento e !$ ω_n !$ a frequência natural não amortecida.

A expressão da razão de amortecimento desse circuito em função dos componentes R, L e C, é

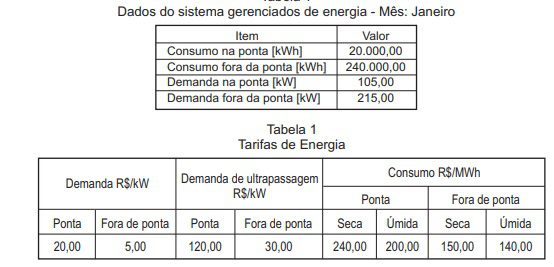

A tabela 1 apresenta os dados do primeiro relatório emitido por um sistema gerenciador de energia elétrica que acabou de ser instalado em uma fábrica e a tabela 2 apresenta as tarifas de energia elétrica da concessionária local.

Tabela 1

O consumidor possui as seguintes características:
- modalidade tarifária: horo-sazonal verde
- demanda contratada: 200 kW
- energia e demanda reativas podem ser desprezadas.
Caso a modalidade tarifária adotada pelo consumidor não contemple valores diferenciados de demanda no horário de ponta e fora de ponta, os dados a serem usados para o cálculo dos valores de demanda e da demanda de ultrapassagem correspondem ao horário fora de ponta.
Nesse contexto, o valor da fatura desse consumidor para o mês de janeiro, em reais, é

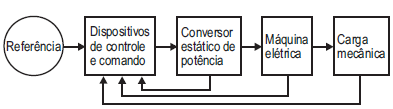

Na figura acima, é representado um diagrama de blocos, ilustrativo de um sistema de controle aplicado ao acionamento de uma máquina elétrica. Uma possível correspondência entre o conversor estático de potência empregado e a máquina elétrica, de forma a proporcionar um controle de velocidade nesse sistema, é

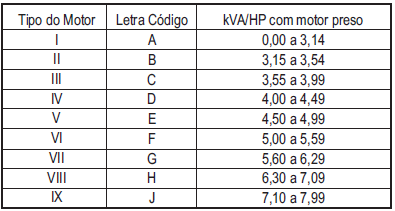

Um determinado motor de indução trifásico ligado em delta, com potência nominal de 25 HP, é alimentado na partida com uma tensão de 220 V. Sabendo-se que, no momento da partida, uma corrente de 310 A é drenada da rede, o tipo do motor em questão corresponde a
