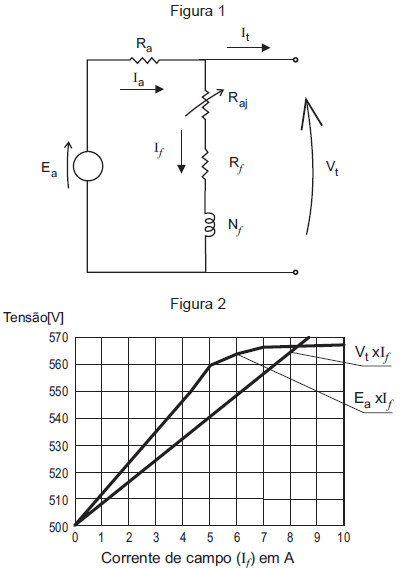

A figura 1 apresenta o modelo do gerador DC shunt que possui enrolamento de compensação contra a reação da armadura. A figura 2 apresenta a curva do ensaio de laboratório que fez o levantamento da tensão de armadura (E_A) e da tensão terminal (V_T), em função da corrente de campo I_f . O gerador possui as seguintes características:
- resistência de armadura: R_a = 0,2Ω
- resistência de ajuste: R_aj variando de 0 a 150Ω
- resistência de campo: R_f = 20Ω
- número de espiras do enrolamento de campo: N_f = 1000 espiras
Em suas condições normais de operação, a corrente campo (I_f ) pode ser considerada desprezível quando comparada com a corrente terminal (I_t ). Nessa perspectiva, para atender a uma carga que solicita do gerador uma corrente de 100 A, o valor aproximado para o qual R_aj deve ser ajustada, em Ω , é

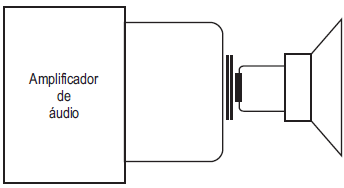

A figura acima mostra um amplificador de áudio alimentando os terminais de um alto-falante através de um transformador. O alto-falante tem impedância de 8O . O equivalente de Thevenin, na saída do amplificador sem carga, apresenta uma fonte de tensão de 60V, com uma resistência de 250O . Em tal contexto, o transformador serve para
