Os formatos das folhas utilizadas no Desenho Técnico seguem o padrão da série "A" da International Standartzation Organization (ISO).
Sobre a padronização de folhas para desenho técnico e sua dobradura, é incorreto afirmar:

O Desenho Topográfico consiste na representação fiel do terreno em planta, com seus acidentes naturais, hidrografia, uso do solo, benfeitorias, bem como todos os elementos relevantes para atender a finalidade do levantamento.
Observe as sentenças abaixo e julgue-as como Verdadeira (V) ou Falsa (F).
( ) As variações de altura medidas em levantamento serão representadas por curvas de nível, que consistem na representação dos pontos de mesma altura em relação a um plano horizontal tomado como referência.
( ) Indicação de escala numérica ou gráfica, e orientação (direção N-S) são os únicos elementos obrigatórios no desenho topográfico.
( ) A planta topográfica deverá estar referida a um Sistema de Coordenadas. ( ) A representação do relevo por Ponto Cotado fornece a precisão adequada, mas não permite a visualização geral da forma do terreno.
Assinale a alternativa com a sequência correta.

No software AutoCAD com um único comando é possível repetir uma entidade, determinando quantidade e distancia de linhas e colunas em que o objeto deve estar disposto.
Qual o nome do comando?

A perspectiva é a arte que se dedica à representação de objetos tridimensionais numa superfície bidimensional fim de reproduzir a forma e a disposição segundo a qual os objetos se apresentam ao olho do observador.
Sobre a representação por perspectivas, leia as afirmativas abaixo:
I - Perspectivas Axonométricas é uma projeção ortográfica na qual se utiliza somente um plano, sendo o objeto colocado de modo a mostrar três faces. No Desenho é usado nas posições isométrica, dimétrica e trimétrica, sendo a Isométrica a mais comum, com a vantagem de ser a mais fácil de desenhar e cotar. II - A perspectiva cavaleira é um tipo de projeção cilíndrica oblíqua na qual o objeto tem uma face paralela ao quadro (plano de projeção) em seu tamanho real. As demais faces sofrem distorções, e suas linhas projetantes estão a um ângulo de inclinação 0 do plano de projeção. III - Na perspectiva cônica a ordem de sobreposição e a distância entre objetos determinam, através da perspectiva, a proporção (tamanho relativo) entre eles. Ou seja, quando dois ou mais objetos estão no mesmo plano, a proporção entre eles é a real.
São verdadeiras:

Assinale a correta associação entre o elemento de projeção e sua característica nas projeções cilíndricas ortogonais:

Sobre o sistema de projeções ortogonais de um objeto no plano, é verdadeiro afirmar:

Assinale a associação correta entre o formato de folhas padrão da série A (ISO) e suas respectivas dimensões (em milímetros):

Para garantir a correta interpretação dos desenhos técnicos, os mesmos são sujeitos a normatizações e convenções.

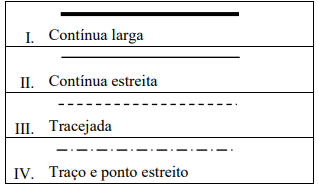

Assinale a alternativa que relaciona corretamente o tipo de linha e sua aplicação no desenho técnico: Tipos de linha


Aplicação geral ( ) Contornos e arestas não visíveis ( ) Contornos e arestas visíveis ( ) Linhas de centro e de simetria ( ) Linhas de cotas e linhas auxiliares

Dada a peça cujas projeções estão representadas no 1º diedro, identifique a peça em perspectiva correspondente.

Qual a maior escala possível para apresentar uma planta com 26,80m de largura e 17,60m de comprimento uma folha tamanho A3?
