A figura a seguir representa o resultado de um ensaio de cisalhamento direto realizado com uma amostra de solo que deverá ser contido por uma parede vertical de 6 m de altura. O solo possui peso específico igual a 16 kN/m³ e não há presença de lençol freático.

Fonte: Craig (2004).

Com base nessas informações, utilizando a teoria de Rankine e admitindo que o solo possui superfície horizontal, assinale a alternativa que apresenta o valor do provável ângulo de atrito e do empuxo ativo que deve atuar nessa estrutura de contenção, considerando !$ sen !$ 37,48° ≅ 0,608.

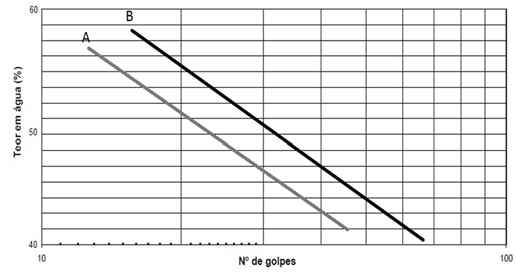

O governo municipal dispõe de verba suficiente para a construção de empreendimentos de interesse social. Dois dos potenciais locais de execução das obras — indicados pelas letras A e B, na figura a seguir — tiveram amostras de solo argilosas indeformadas coletadas a 1,5 m de profundidade, e os resultados foram plotados nessa figura.

Com base nessa situação hipotética, considerando que o solo A obteve LP = 15% e teor de umidade natural = 23% e que o solo B obteve LP = 21% e teor de umidade natural = 47%, assinale a alternativa correta, admitindo que as fundações das habitações serão fundações superficiais.

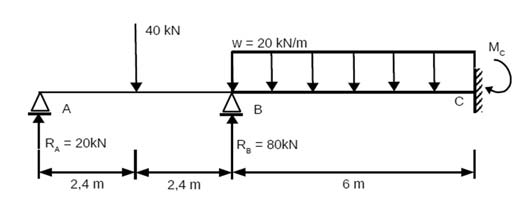

Para a viga da seguinte figura, que é uma estrutura hiperestática, são conhecidos os valores das reações nos apoios A e B.

Fonte: Silva e Barros (2017).

Com base nessas informações, a partir da determinação das demais reações de apoio, é correto afirmar que o momento máximo é da ordem de

Fonte: Silva e Barros (2017).

Assinale a alternativa que apresenta o tipo de equilíbrio estático da treliça bidimensional representada na figura acima.

Um aterro de 1,5 m com peso específico igual a 20 kN/m³ foi construído sobre uma argila mole saturada, considerando-se que o recalque total seria de 50 cm. Um piezômetro colocado no centro da camada de argila indicou, logo após a construção, uma pressão neutra de 80 kPa. Sabia-se que a drenagem seria tanto pela face inferior quanto pela face superior da argila mole e que a pressão neutra inicial era igual a 50 kPa. Quinze dias depois da construção do aterro, o piezômetro indicava uma pressão neutra de 70 kPa.

Com base nessa situação hipotética, considerando que o fator de tempo para 90% do recalque era igual a 0,848 e que o fator de tempo para uma porcentagem de adensamento de 33% era igual a 0,26 e utilizando a teoria de Terzaghi, assinale a alternativa que apresenta a provável data, aproximadamente, na qual os recalques atingirão 45 cm.

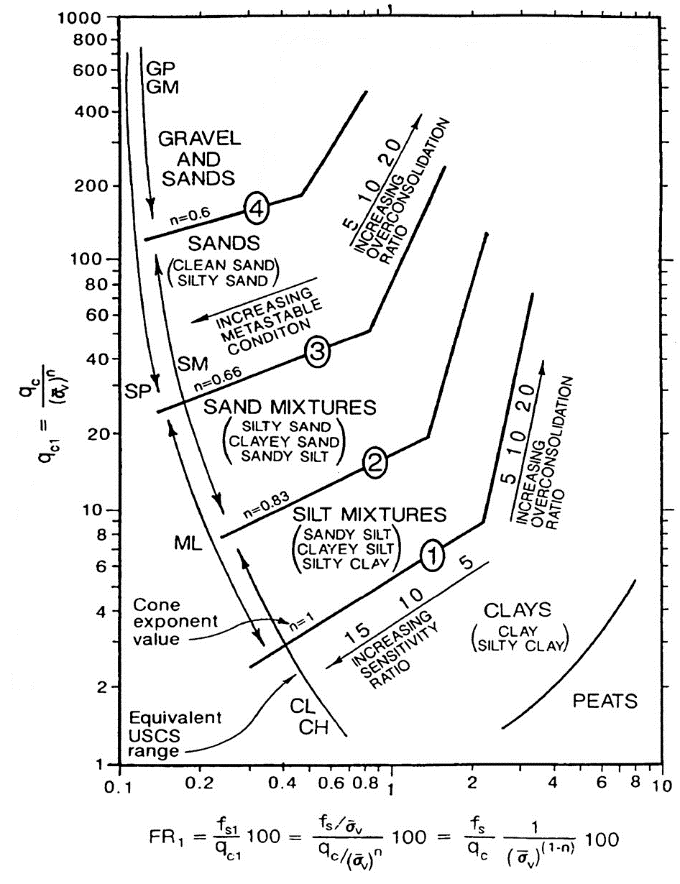

Fonte: GeoScience World (2013).

A figura acima representa um ábaco que auxilia na estimativa de classificação dos solos de acordo com o sistema unificado de classificação (SUCS). Para tanto, é necessária a obtenção de dois fatores específicos, os quais podem ser obtidos no ensaio de

As rochas metamórficas são usadas para revestir paredes, tetos e assoalhos ou para fazer lavatórios, pias de banheiro e cozinha. Isso somente é possível porque

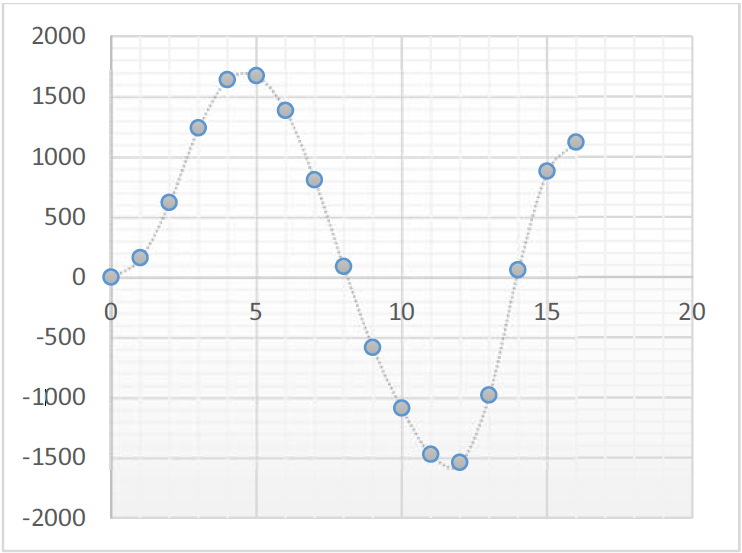

Considerando o diagrama de massas representado acima e considerando que o ponto apresentado na origem é a estaca do ponto de partida (estaca zero), julgue os itens a seguir.

I Entre as estacas dois e três, o volume de corte é da ordem de 600 m³.

II Considerando-se a linha de compensação como a horizontal do eixo x, é correto afirmar que o volume de bota-fora é da ordem de 900 m³.

III Considerando-se a linha de compensação como a horizontal do eixo x, é correto afirmar que, exclusivamente entre as estacas zero e oito, haverá necessidade de bota-fora, porque há excesso de material.

Assinale a alternativa correta.

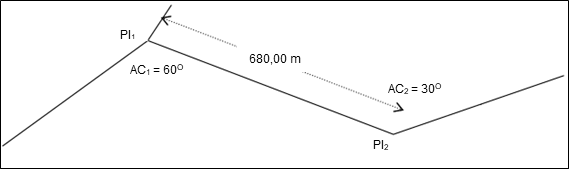

Considerando o traçado com curvas horizontais circulares apresentado no esquema acima e considerando !$ tg !$ 15° ≅ 0,27, assinale a alternativa que apresenta o valor aproximado do maior raio possível que cada curva deve apresentar, a fim de que os dois raios sejam iguais.

A tabela a seguir apresenta o resultado prévio de coordenadas totais de uma poligonal fechada em levantamento topográfico.

Considerando essas informações, assinale a alternativa que apresenta o valor aproximado da área, em metros quadrados, da região em questão.
