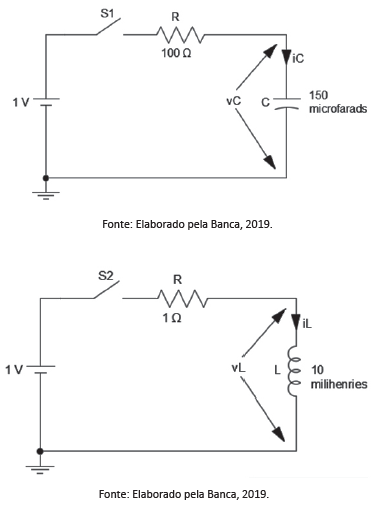

Nas figuras a seguir têm-se circuitos RC e RL conectados a uma fonte de tensão de 1 volt. Inicialmente, as chaves S1 e S2 encontram-se abertas; as correntes iC e iL e as tensões vC e vL são nulas.


Sabendo-se que no instante t = 0 segundo as chaves S1 e S2 são fechadas, é correto afirmar que

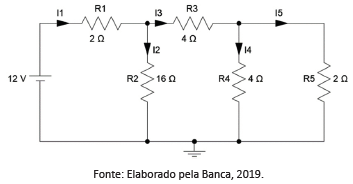

A figura a seguir representa um circuito em que uma fonte de tensão é conectada a um conjunto de resistores.


Os valores corretos das correntes I2 e I4 são, respectivamente,

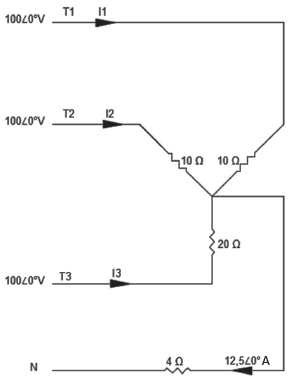

Na figura a seguir representa-se uma carga resistiva conectada em estrela, em que se aplicam, nos terminais T1, T2 e T3, tensões iguais a 100 V. O neutro é aterrado através de uma resistência.

Fonte: Elaborado pela Banca, 2019.
Considerando-se que a corrente que circula no neutro é de 12,5 A, é correto afirmar que os valores das correntes I1, I2 e I3 nos terminais T1, T2 e T3 são, respectivamente,

Uma unidade consumidora do grupo A tem os seguintes registros de consumo de energia durante o mês:
Energia ativa: 4000 kWh Energia reativa (indutiva): 3000 kVArh
Avalie as afirmações em relação aos valores medidos.
I - O valor do fator de potência médio mensal é 0,8. II - O fator de carga médio da instalação é 0,75. III – Aumentando-se o consumo de energia ativa e mantendo-se o consumo de energia reativa, o fator de potência médio reduzirá. IV - Na fatura de energia do mês haverá pagamento devido à excedente de energia reativa.
Está correto apenas o que se afirma em

Segundo a NR 18, no que se refere às Medidas de Proteção contra Quedas de Altura, avalie o que se afirma a seguir.
I - Em todo perímetro da construção de edifícios com mais de 4 (quatro) pavimentos ou com altura equivalente, é obrigatória a instalação de uma plataforma principal de proteção na altura da primeira laje que esteja, no mínimo, um pé-direito acima do nível do terreno. II - A plataforma deve ser instalada antes da concretagem da laje a que se refere e retirada somente quando o revesti mento externo do prédio ainda não estiver concluído. III - Acima e a partir da plataforma principal de proteção, devem ser instaladas, também, plataformas secundárias de proteção, em balanço, de 3 (três) em 3 (três) lajes.
Está correto apenas o que se afirma em

Atualmente a maioria dos projetos automatizados de edificações é executada em softwares de CAD (Computer Aided Design), sendo um dos principais do mercado o AutoCAD.
No programa AutoCAD, é correto afirmar que os comandos

A prefeitura de Caranaíba-MG montou um cronograma físico-financeiro para uma obra, num valor total de R$ 360.000,00, a ser executada em 6 meses. Na tabela a seguir têm-se a descrição dos serviços, a percentagem de serviços executadas em cada mês, o valor do total por serviço e o valor total geral da obra.


A esse respeito, avalie o que se afirma.
I – O desembolso financeiro do mês de março é de R$ 88.000,00. II – O desembolso financeiro realizado até o mês de fevereiro é de R$ 26.800,00. III – O serviço de “Movimento de terra” corresponde a 5% do valor total geral da obra.
Está correto apenas o que se afirma em

Considere as seguintes peças hidráulicas ilustradas nas fi guras a seguir.

A sequência correta que relaciona essas peças às suas denominações é

Considere os pontos A e B, numa planta com curvas de nível com equidistância verti cal igual a 5 metros. A distância gráfica entre estes dois pontos é igual a 25 cm e a escala dessa planta é 1/2.000, conforme ilustrado a seguir.


É correto afirmar que a inclinação do ponto A para o ponto B, em percentagem, é igual a

Tem-se a planta de uma edificação conforme ilustração a seguir, com paredes externas iguais a 0,25 m e paredes internas iguais a 0,20 m, e todas as dimensões cotadas no desenho em metros.


Para a plotagem completa desse desenho na escala 1/50, o tamanho de papel adequado, de forma a ocupar a maior área útil deste papel, é o de formato
