Em relação aos princípios eletromagnéticos, assinale a alternativa correta.

No circuito abaixo, os terminais A e B estão submetidos a uma diferença de potencial de 12V.

A corrente total do circuito e a potência dissipada no resistor de 6Ω são, respectivamente,

Um eletricista habilitado e autorizado realizará um serviço de manutenção preventiva em uma instalação elétrica com potência nominal de 120 kW e corrente fornecida de 13 A. Para isso, ele precisa realizar a delimitação da área conforme preconiza a NR-10.

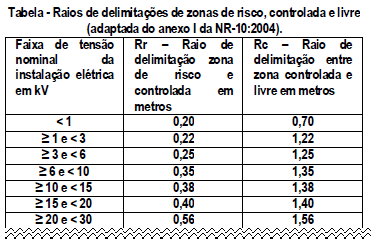

Considerando os valores de potência e corrente da instalação e a tabela, quais são os raios de delimitação entre as zonas de risco e controlada e as zonas controlada e livre, nesta ordem?

A NBR 5410/2004 indica o uso de dispositivos DR nas instalações elétricas de baixa tensão para fornecer proteção adicional contra

Sobre os conceitos básicos de eletricidade, dadas as seguintes afirmativas,

I. Em uma associação em paralelo de resistores, a corrente total do circuito é a soma das correntes que circulam em cada resistor.

II. Em uma associação em série de resistores, a tensão é menor sobre o resistor de maior resistência.

III. A capacitância total de um conjunto de capacitores em paralelo é igual à soma de suas capacitâncias individuais.

IV. A indutância total de um conjunto de indutores em série é igual ao inverso da soma dos inversos de suas indutâncias individuais.

V. Para se determinar a corrente de um circuito elétrico resistivo, submetido a uma diferença de potencial, deve-se dividir o valor da tensão pelo valor da resistência.

verifica-se que estão corretas apenas

Um motor elétrico monofásico é alimentado por uma tensão de 220 V e uma corrente de 10000 mA. Se o motor permanecer ligado por 8 horas, qual é o valor da potência e da energia elétrica consumida, respectivamente?

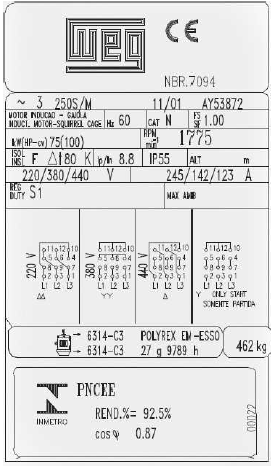

A figura abaixo é uma placa de identificação de um motor elétrico fabricado no Brasil. Pela leitura das informações fornecidas nesta placa, dadas as afirmativas abaixo,

I. É um motor de indução trifásico de 75000 W de potência, com 4 polos por bobina do estator e com rotor do tipo gaiola de esquilo.

II. Conforme categorias definidas pela NBR 7094, este motor se destina ao acionamento de cargas normais, com baixo conjugado de partida, como bombas, máquinas operatrizes e ventiladores.

III. Com o fechamento das ligações das bobinas na configuração de estrela em paralelo, este motor, quando acionado, tem uma corrente de partida da ordem de 1,25 kA.

verifica-se que está(ão) correta(s)

As leis de Kirchhoff propiciam uma maneira geral e sistemática de análise de circuitos. Com base nos conceitos da lei das correntes e da lei das tensões de Kirchhoff, dadas as seguintes afirmativas,

I. Ramo é um trecho de um circuito, compreendido entre dois nós consecutivos, cujos elementos são percorridos por correntes elétricas diferentes.

II. Malha é um conjunto de ramos que formam um circuito eletricamente fechado.

III. A soma das intensidades das correntes que chegam a um nó é maior do que a soma das intensidades das correntes que saem desse nó.

IV. A soma algébrica das tensões em cada elemento ao longo de uma malha elétrica é igual a zero.

verifica-se que estão corretas apenas

Em qual loteria eu tenho mais chances de ganhar?

Alguns estudiosos matemáticos fazem cálculos para demonstrar a probabilidade de ser premiado em cada uma das loterias.

Em suas contas descobriram que a loteria mais fácil de ganhar é a Lotofácil apostando 15 dezenas.

Em um jogo da Lotofácil apostando 15 dezenas as chances de ganhar é de 1 em 3.268.760. Parece difícil, né?

Agora imagine na Mega Sena, que você apostando em 6 dezenas terá 1 chance em 50.063.860, ou seja, a Mega Sena é 15 vezes mais difícil de ganhar do que a Lotofácil.

Confira a probabilidade de ser premiado nas outras loterias:

A Lotomania é a segunda loteria mais fácil de se ganhar, ela é apenas 3 vezes mais difícil que a Lotofácil, apostando as 50 dezenas a chance de ganhar é de 1 em 11.372.635;

Na Dupla Sena, apostando com 6 dezenas, a chance é de 1 em 15.890.700, sendo assim, 5 vezes mais difícil que a Lotofácil;

A Quina também é mais difícil de ganhar do que a Lotofácil, aqui, apostando com 5 dezenas, suas chances de ganhar são de 1 em 24.040.016.

Esses dados são em relação a cartelas marcadas com a quantidade mínima de números. [...]

Disponível em: <https://www.loteriaonline.com.br/noticias/em-qual-loteria-eu-tenho-mais-chances-deganhar: 44>. Acesso em: 17 set. 2015.

Do texto, é correto concluir que

Um motor de indução trifásico do tipo gaiola de esquilo, com 12 terminais acessíveis, e com tensões nominais indicadas em sua placa de identificação de 220 V / 380 V / 440 V / 760 V, teve o fechamento de seus enrolamentos realizado na configuração triângulo série. Assinale a alternativa que corresponde à tensão de linha da alimentação e à tensão em cada bobina do enrolamento do estator, nesta ordem, para que o motor funcione de modo satisfatório e sem danificar as bobinas.
