Sobre as normas aplicáveis a projeto e execução de instalações elétricas e de cabeamento para redes de dados, considere as seguintes afirmativas:

1. NBR 5410, NBR 14039, NBR 5419, NBR 5101, NR 10, NBR 14565 são normas técnicas editadas pela Associação Brasileira de Normas Técnicas e são de uso obrigatório em todo o território nacional.

2. As normas técnicas podem ser alteradas por influência de questões como o desenvolvimento tecnológico em diversas áreas e mudanças de legislação. A NBR 14565:2013 é um exemplo de norma cuja recente revisão reflete os acentuados aumentos de velocidade e de capacidade dos sistemas de telecomunicações cabeados (inclusive os de fibra ótica).

3. O projeto e a execução de instalações elétricas prediais com entrada em tensão secundária de distribuição de 127/220 V ou 220/380 V e correntes de até 200 A são regidos pela NBR 5410, NBR14039 e NR 10.

Assinale a alternativa correta.

Considere as seguintes afirmativas relativas à norma NR 10:

1. Considera-se profissional legalmente habilitado aquele que comprova conclusão de curso específico na área elétrica reconhecido pelo Sistema Oficial de Ensino.

2. Considera-se trabalhador capacitado aquele que, simultaneamente: a) receba capacitação sob orientação e responsabilidade de profissional habilitado e autorizado; b) trabalhe sob a responsabilidade de profissional habilitado e autorizado.

3. A capacitação só terá validade para a empresa que capacitou o trabalhador e se aplica a quaisquer atividades desenvolvidas por ele atuando sob supervisão de profissionais habilitados e autorizados pela empresa.

4. São considerados autorizados os trabalhadores qualificados ou capacitados e os profissionais habilitados com anuência formal da empresa.

Assinale a alternativa correta.

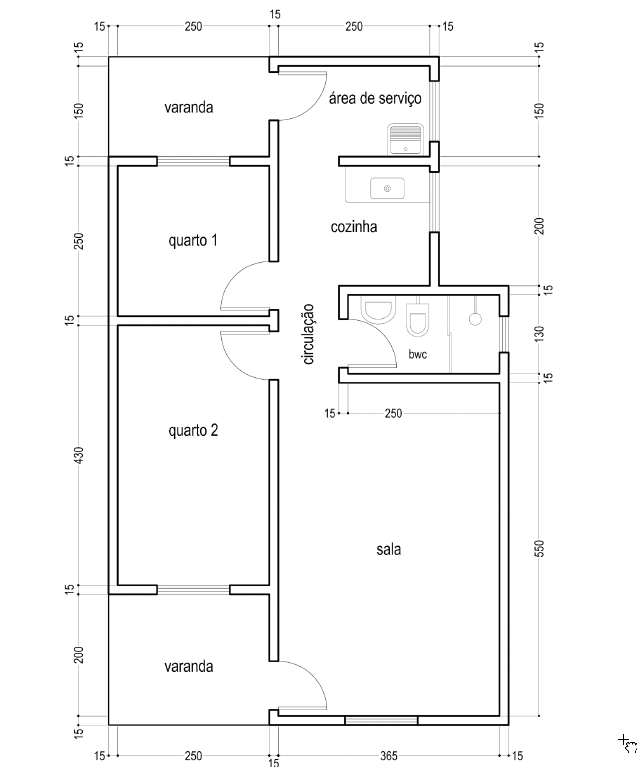

Considere a seguinte planta:

De acordo com a NBR 5410, para efeitos do dimensionamento dos circuitos, a carga de iluminação da residência apresentada (considerando varandas e desconsiderando a área de circulação) pode ser estimada em:

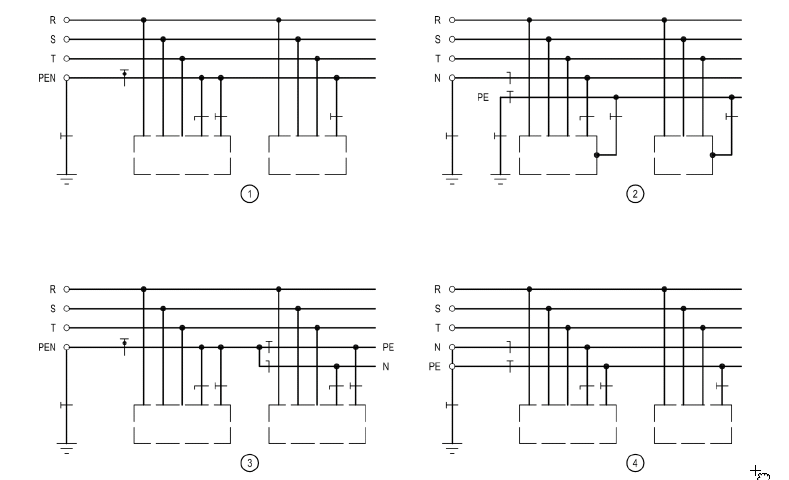

Considere os seguintes esquemas de aterramento:

Os esquemas de aterramento indicados nas figuras 1 / 2 / 3 / 4 são, respectivamente:

“A Copel é responsável pela distribuição de energia a cerca de 4,5 milhões de clientes de 394 municípios do Paraná (392 integralmente atendidos e 2 parcialmente)”. Em sua área de concessão, o atendimento a unidades consumidoras depende do atendimento de “padrões construtivos que, associados às demais prescrições, visam à uniformização de procedimentos e à adoção de padrões dentro das exigências técnicas e de segurança recomendadas”. Esses requisitos constam da norma técnica NTC 901100 – Fornecimento em Tensão Secundária de Distribuição –, cuja edição em vigor é de abril de 2016. A norma completa possui 117 páginas e seu arquivo PDF pode ser baixado diretamente do website da empresa. Para a presente questão, estão reproduzidas no ANEXO A (página 16 deste caderno) as páginas 32 a 36 da NTC 901100.

Em zona urbana atendida pela rede de distribuição da COPEL, será instalado um condomínio residencial composto por 4 unidades consumidoras de demanda máxima 10 kVA, que necessitam de atendimento bifásico por empregarem condicionadores de ar e chuveiros elétricos com tensão nominal 220 V. Além disso, a demanda máxima na área comum do condomínio também pode ser considerada como 10 kVA, mas há equipamentos com motores trifásicos de 5 CV. O atendimento das 5 unidades consumidoras será feito através de uma medição agrupada – que, obviamente, atenderá padrões construtivos da NTC 901100.

Qual a categoria de atendimento do ramal de entrada dessa medição agrupada?
