Questões do Concurso Pref. Farroupilha-RS - FUNDATEC

2632782 Ano: 2023
Disciplina: Engenharia Elétrica
Banca: FUNDATEC
Orgão: Pref. Farroupilha-RS

Provas:

Técnico de Eletrotécnica
Provas ×

Circuitos ElétricosCircuitos CACircuitos Trifásicos

Uma ordem de serviço solicita o comparecimento de um técnico para instalação de um motor CA. Ao chegar ao local, as informações que constam na parte externa do motor dizem que se trata de um motor CA trifásico, com a recomendação de utilizar partida estrela-triângulo (informando tempo mínimo de partida), em sua operação de acionamento. Sobre essa situação, assinale a alternativa correta.

A

Ignorar a recomendação, pois não se aplica às instalações de motores elétricos no Brasil.

B

Verificar o ramal de entrada do prédio ou o quadro de entrada, pois a concessionária deverá fornecer alimentação trifásica. Em caso positivo, os terminais de alimentação do motor (6 terminais), deverão ser ligados em disjuntores trifásicos no quadro de comando, um para cada um dos terminais do motor.

C

Verificar o ramal de entrada do prédio ou o quadro de entrada, pois a concessionária deverá fornecer alimentação trifásica. Em caso positivo, os terminais de alimentação do motor (6 terminais) deverão ser ligados em uma contatora estrela-triângulo com temporizador (ajustar tempo de comutação de partida recomendado pelo fabricante) no quadro de comando.

D

Verificar o ramal de entrada do prédio ou o quadro de entrada, pois a concessionária deverá fornecer alimentação trifásica. Em caso positivo, os terminais de alimentação do motor (6 terminais) deverão ser ligados em uma contatora estrela-triângulo no quadro de comando (ignore o tempo de comutação de partida recomendado pelo fabricante, no Brasil esse tempo é pré-ajustado).

E

Não proceder com a execução do serviço, pois no Brasil é expressamente proibida a utilização desse tipo de motor. Alerte as autoridades locais.

Provas

Questão presente nas seguintes provas

2632781 Ano: 2023
Disciplina: Engenharia Elétrica
Banca: FUNDATEC
Orgão: Pref. Farroupilha-RS

Provas:

Técnico de Eletrotécnica
Provas ×

Instalações ElétricasProjeto de Iluminação (Luminotécnica)

A figura abaixo representa o circuito de iluminação de um auditório e sua antessala, onde estão instaladas quatro luminárias a LED de 120W. Sobre isso, assinale a alternativa correta.
Enunciado 3265142-1

A

A potência total é a soma das cargas (cargas em potência sempre se somam), de valor 480W. A corrente total fornecida pela fonte é de 4 A.

B

A potência total é soma das cargas (cargas em potência sempre se somam), de valor 480W. A corrente total fornecida pela fonte é de 1 A (pois as cargas estão em paralelo).

C

A potência total consumida é de 120W (pois as cargas estão em paralelo), e a corrente total fornecida pela fonte é de 1 A.

D

A potência total consumida é de 120W (pois as cargas estão em paralelo), e a corrente total fornecida pela fonte é de 4 A.

E

A potência total consumida é de 120W/4 = 30W (pois as cargas estão em paralelo), e a corrente total fornecida pela fonte é de 0,25 A.

Provas

Questão presente nas seguintes provas

2632780 Ano: 2023
Disciplina: Engenharia Elétrica
Banca: FUNDATEC
Orgão: Pref. Farroupilha-RS

Provas:

Técnico de Eletrotécnica
Provas ×

Circuitos Elétricos

Observando o circuito da figura abaixo, pode-se afirmar que se trata de um:
Enunciado 3265141-1

Provas

Questão presente nas seguintes provas

2632779 Ano: 2023
Disciplina: Engenharia Elétrica
Banca: FUNDATEC
Orgão: Pref. Farroupilha-RS

Provas:

Técnico de Eletrotécnica
Provas ×

Circuitos Elétricos

A figura abaixo apresenta um circuito que será montado em bancada para realização de medições elétricas. Observando a disposição dos instrumentos de medição, pode-se afirmar que:
Enunciado 3265140-1

A

Todos os instrumentos, voltímetros e o amperímetro estão ligados de forma incorreta.

B

O voltímetro V_yestá ligado incorretamente, pois deveria estar ligado em série ao resistor de 60 Ohms.

C

O voltímetro V_xe o amperímetro A_z estão ligados corretamente, pois instrumentos de medição elétrica devem sempre ser ligados em série no circuito.

D

O voltímetro V_y está ligado corretamente, pois voltímetros devem estar ligados em paralelo à carga na qual se quer medir a diferença de potencial. O Amperímetro A_zestá ligado corretamente, pois amperímetros devem ser ligados em série à carga na qual se quer medir o fluxo da corrente elétrica.

E

Os voltímetros V_xe V_y estão ligados corretamente, pois voltímetros podem ser ligados tanto em paralelo quanto em série à carga na qual se quer medir a diferença de potencial. O Amperímetro A_z está ligado corretamente, pois amperímetros devem ser ligados em série à carga na qual se quer medir o fluxo da corrente elétrica.

Provas

Questão presente nas seguintes provas

2632778 Ano: 2023
Disciplina: Engenharia Elétrica
Banca: FUNDATEC
Orgão: Pref. Farroupilha-RS

Provas:

Técnico de Eletrotécnica
Provas ×

Circuitos Elétricos

Analise a figura abaixo e assinale a alternativa correta.
Enunciado 3265139-1

A

A resistência equivalente do circuito é de 10 Ohms.

B

A corrente total fornecida pela fonte é de 1,0 A, e a resistência equivalente é de 20 Ohms.

C

A corrente total fornecida pela fonte é de 1,0 A, e a resistência equivalente é de 10 Ohms.

D

A corrente total fornecida pela fonte é de 1,0 A, e a resistência equivalente é Zero (curto-circuito).

E

A resistência equivalente do circuito é de 30 Ohms e não há corrente circulante.

Provas

Questão presente nas seguintes provas

2632777 Ano: 2023
Disciplina: Engenharia Elétrica
Banca: FUNDATEC
Orgão: Pref. Farroupilha-RS

Provas:

Técnico de Eletrotécnica
Provas ×

Circuitos Elétricos

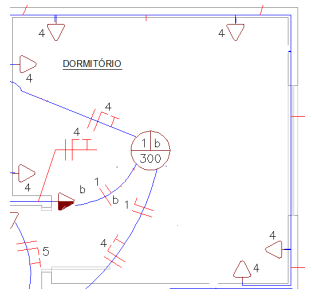

Analise a figura abaixo, que apresenta um corte de um projeto elétrico, e assinale a alternativa correta.

Enunciado 3265138-1

A

Os circuitos 1 e 4 são de iluminação e não possuem tomadas.

B

O circuito 1 é de força e nele estão as 6 tomadas.

C

O circuito 4 é de iluminação e nele está ligado o interruptor do ponto de luz no teto.

D

O circuito 1 é de iluminação e nele temos fase, neutro, retorno e terra. O circuito 4 é de força, com fase, neutro retorno e terra e energiza 6 tomadas.

E

O circuito 1 é de iluminação e nele está ligado o interruptor do ponto de luz no teto, com fase, neutro e retorno. O circuito 4 é de força, com fase, neutro e terra, e energiza 6 tomadas.

Provas

Questão presente nas seguintes provas

2632776 Ano: 2023
Disciplina: Engenharia Elétrica
Banca: FUNDATEC
Orgão: Pref. Farroupilha-RS

Provas:

Engenheiro Eletricista
Provas ×

Em uma vistoria de um prédio onde ocorreu recentemente um curto-circuito com danos expressivos às instalações elétricas, inutilizando o quadro de distribuição, para entender o mapeamento da instalação elétrica, foi feito um acesso aos eletrodutos que chegavam ao quadro, observando-se neles: três cabos de cor vermelha (2,5 mm2), três cabos de cor marrom (2,5 mm2), três cabos de cor preta (1,5 mm2), 1 cabo azul claro (2,5 mm2) e 1 cabo verde (2,5 mm2). Com base nesses dados, pode-se entender que o quadro de distribuição:

A

Possui 9 circuitos de força, nenhum cabo de terra nem cabo de neutro.

B

Possui 9 circuitos, 6 de força (cabos vermelho e marrom) e 3 de baixa potência, provavelmente iluminação (cor preta, 1,5mm2), um cabo de terra (verde) e um cabo de neutro (azul).

C

Possui 9 terras simbolizados pelas mais diversas cores.

D

Possui 9 circuitos, todos para iluminação, ou baixa potência, um cabo de terra (verde) e um cabo de neutro (azul).

E

As informações obtidas não são suficientes para qualquer suposição.

Provas

Questão presente nas seguintes provas

2632775 Ano: 2023
Disciplina: Engenharia Elétrica
Banca: FUNDATEC
Orgão: Pref. Farroupilha-RS

Provas:

Engenheiro Eletricista
Provas ×

A Figura 5 apresenta um corte de um projeto elétrico. Sobre ele, assinale a alternativa correta.

Enunciado 2990434-1

Figura 5

A

Os circuitos 1 e 4 são de iluminação, e não possuem tomadas.

B

O circuito 1 é de força e nele estão as 6 tomadas.

C

O circuito 4 é de iluminação e nele está ligado o interruptor do ponto de luz no teto.

D

O circuito 1 é de iluminação, nele há fase, neutro e retorno, o circuito 4 é de força, com fase, neutro e terra, ambos energizam 6 tomadas simples e mais outra tomada junto com o interruptor de acionamento do ponto de luz.

E

O circuito 1 é de iluminação, nele há fase, neutro, retorno e terra, o circuito 4 é de força, com fase, neutro retorno e terra, ambos energizam 6 tomadas simples.

Provas

Questão presente nas seguintes provas

2632774 Ano: 2023
Disciplina: Engenharia Elétrica
Banca: FUNDATEC
Orgão: Pref. Farroupilha-RS

Provas:

Engenheiro Eletricista
Provas ×

O circuito da Figura 4 representa uma carga industrial Z1, com comportamento indutivo caracterizado pela potência total consumida pela máquina, de valor: S = 4,4kVA /45º. Considere que a carga em questão está na capital, e a máquina está alimentada em 220V /0º. A corrente I1 circulante no circuito será:

Enunciado 2990430-1

Figura 4

Provas

Questão presente nas seguintes provas

2632773 Ano: 2023
Disciplina: Engenharia Elétrica
Banca: FUNDATEC
Orgão: Pref. Farroupilha-RS

Provas:

Engenheiro Eletricista
Provas ×

Um prédio em reformas será a futura sede de uma academia de esportes, cuja descrição para fins de projeto é a seguinte:

- Dois vestiários (um masculino e outro feminino) cada um com:

* 4 chuveiros de 6000W bifásicos

* 6 luminárias fluorescentes 60W

* 2 tomadas de bancada de 100W

- Três salas para atividades esportivas variadas, cada uma delas com:

* 4 luminárias fluorescentes tipo “daylight” 60W

* 2 tomadas simples de 100W

* 1 tomada de potência (ventilador de teto) 600W

Considere que haverá um circuito para cada chuveiro, um circuito de iluminação para cada sala e para cada vestiário, um circuito de tomadas simples para cada sala e para cada vestiário e um circuito para cada tomada de potência. Desse modo, o correto dimensionamento dos cabos para o projeto elétrico, de acordo com a norma NBR 5410, visando segurança e economia, será:

A

Cabos unipolares flexíveis de cobre com isolamento antichama, seção de 2,5 mm2 para todos os circuitos.

B

Cabos unipolares de cobre com isolamento antichama, seção de 1,5 mm2 para todos os circuitos.

C

Cabos unipolares sem isolamento (para ser mais barato), seção de 1,5 mm2 para todos os circuitos.

D

Cabos unipolares flexíveis de cobre com isolamento antichama, seção de 2,5 mm2 para os circuitos dos chuveiros, tomadas de 100W e tomadas de 600W, cabos unipolares flexíveis de cobre com isolamento antichama, seção de 1,5 mm2 para os circuitos de iluminação.

E

Cabos unipolares flexíveis de cobre com isolamento antichama, seção de 1,5 mm2 para os circuitos dos chuveiros e tomadas de 600W, cabos unipolares flexíveis de cobre com isolamento antichama, seção de 1,5 mm2 para os circuitos de iluminação e tomadas simples de 100W.
