Um empresário no interior do estado, cuja tensão de alimentação é de 220V, recebeu uma oportunidade de fixar-se temporariamente na capital e mudou-se com alguns utensílios domésticos em pleno verão. O apartamento alugado na capital já possuía boa parte dos utensílios de linha branca, mas o empresário trouxe o ventilador do interior, pois não havia um no apartamento. Ao ligar o ventilador na capital, cuja tensão de alimentação é de 127V, pode-se afirmar que:

Observe o triângulo de potências do circuito em funcionamento de corrente alternada apresentado na Figura 2:

Figura 2

Sabendo que S=5kVA, P=4kW e Q=3kVAr, pode-se afirmar que:

Uma academia de esportes encomendou um estudo de viabilidade econômica para decidir sobre a substituição de seu sistema de aquecimento de água atual, elétrico, por outro, solar. O cenário atual consiste em dois vestiários, um masculino e outro feminino, cada um com 4 chuveiros elétricos de 6000W e sem água quente nas torneiras dos lavatórios. Para uma estimativa de pior caso, observou-se que, no mês de maior frio, no inverno, a utilização média diária desses chuveiros é de 3 horas para cada um, totalizando-se a permanência média de 20 minutos por usuário, durante o decorrer do dia. Nessas condições de pior caso, considerando que a academia funcione 6 dias por semana (24 dias no mês), e o valor de 1 kWh é de R$0,50, assinale a alternativa que determina o valor total em reais do consumo no mês de pior caso, para fundamentar o estudo de viabilidade.

Uma academia de esportes na capital necessita instalar uma caldeira elétrica para o aquecimento de água, dos chuveiros e demais pontos de água quente do prédio. Dimensione adequadamente o disjuntor de proteção do circuito de alimentação da caldeira considerando os dados técnicos abaixo e assinale a alternativa correta.

Capacidade: 800 litros

Potência nominal: 8000 W

Tensão bifásica:220 V

Aterramento segundo NBR 5410, TN-C-S.

De acordo com o circuito da Figura 1, assinale a alternativa correta.

Figura 1

Uma indústria têxtil possui uma máquina de corte que apresenta fator de potência 0,5 indutivo. Sabendo que a tensão de alimentação é de 220V e que o equipamento possui uma potência aparente de 2KVA, determine o novo fator de potência se for ligado com esta carga um banco de capacitor de 80 µF. Considere a frequência da rede elétrica em 60Hz e o valor de π = 3,1415.

Sabendo que o circuito está com a chave S fechada por um longo tempo, determine o valor de C baseado na leitura do osciloscópio. O canal está configurado na escala de tensão em 5V/Div e na escala de tempo em 5ms/Div.

Para o circuito a seguir, determine o valor da tensão RMS no canal B do osciloscópio com base na leitura do canal A que está na escala de 1V/Div.

Para o circuito a seguir, determine a corrente e resistência do equivalente de Norton entre os terminais A e B.

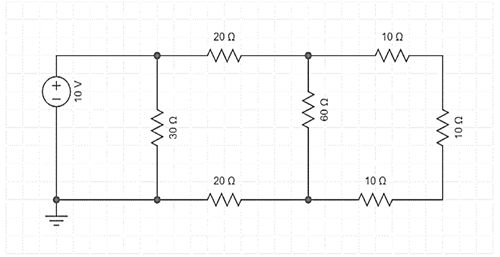

Para o circuito a seguir, determine a corrente I fornecida pela fonte.
