A figura abaixo apresenta um dispositivo de disparo utilizando SCR que possui uma corrente de gatilho igual a 50 mA.

A potência dissipada no resistor de 150 Ω e a tensão de gatilho do SCR são iguais a

A figura a seguir apresenta um sistema elétrico trifásico em que ocorre uma falta no ponto indicado.

As reatâncias de Thèvenin de sequências positiva, negativa e zero, vistas do ponto da falta, são iguais a 0,2 p.u.; 0,2 p.u. e 0,1 pu. A tensão de Thèvenin de sequência positiva, nesse mesmo ponto, é igual a 1,0 pu. O setor onde ocorreu a falta tem como bases 20 MVA e 100 kV.

Os valores das correntes de curto-circuito para faltas Fase-Terra e Trifásica são respectivamente iguais a

Uma subestação industrial possui um transformador de 450 kVA de potência. A potência de curto-circuito na entrada dessa subestação é de 225 kVA. A tensão e a potência de base na entrada da subestação são iguais aos valores nominais do transformador.

A reatância reduzida do sistema, por unidade (pu), é igual a

Um gerador trifásico apresenta duas fases em curto-circuito. Esse gerador está na configuração estrela aterrado.

Dados:

• !$ V_1^{(F)} !$: tensão da sequência positiva na falta.
• !$ Z^0_{EQU} !$, !$ Z^1_{EQU} !$ e !$ Z^2_{EQU} !$: impedâncias nas sequências zero, positiva e negativa.

Assinale a opção que apresenta a expressão que determina a corrente de falta na sequência positiva.

Os dados nominais de tensão e potência de um equipamento instalado em um sistema de potência são iguais a 80 MVA e 400 kV. A reatância desse equipamento para seus valores nominais é igual a 0,4 pu.

Considerando que as bases adotadas para o setor onde esse equipamento se encontra são iguais a 360 MVA e 200 kV, o valor da reatância corrigida desse equipamento é igual a

A respeito do motor de indução trifásico, analise as afirmativas a seguir.

I. A velocidade do rotor é igual à velocidade do campo magnético girante.

II. O campo girante possuí a mesma frequência da fonte de alimentação.

III. O atrito nos rolamentos provoca a diferença de velocidade de rotação do rotor e do campo girante.

Está correto o que se afirma em

Um transformador trifásico separa dois setores de um sistema elétrico. O seu lado primário está conectado ao setor com 320 kV de tensão de linha e o lado secundário está conectado ao setor com 80 kV de tensão de linha e a tensão de base adotada no setor ligado ao primário é de 60 kV.

A tensão de base e a tensão em p.u no setor conectado ao secundário do transformador são iguais a

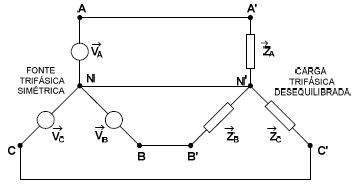

A respeito do sistema trifásico estrela-estrela desequilibrado, ligado a quatro fios, apresentado na figura abaixo, analise as afirmativas a seguir.

I. A potência em cada carga monofásica que compõem a carga trifásica é igual a 1/3 da potência trifásica.

II. A corrente de neutro é igual a zero.

III. Retirando-se o fio que conecta os neutros da fonte e da carga, as tensões de fase na carga estão sujeitas a alteração.

Está correto o que se afirma em

Em uma fábrica existem vários equipamentos que, em conjunto, perfazem 120 kVA de potência com fator de potência de 0,866 indutivo. Além dos equipamentos mencionados, também existe um motor síncrono que opera na potência de 80 kW.

A potência aparente em que o motor deve operar, para que o fator de potência da fábrica passe a ser igual à unidade, é

Um circuito é composto por um resistor em série com um capacitor de capacitância igual a !$ (200/\pi)\mu F !$. A fonte que alimenta esse circuito é senoidal na frequência de 100 Hz e possui valor eficaz de 250 V.

Para que a corrente elétrica eficaz seja igual a 5 A, o resistor deve ser igual
