Sobre os Sistemas de Proteção contra Descargas Atmosféricas (SPDA), conhecidos popularmente como para-raios, podemos afirmar que, de forma geral,sua estrutura compreende basicamente três subsistemas. Em relação a tais subsistemas, analise as afirmativas a seguir.

I. Subsistema de captação: parte de um SPDA externo usando elementos metálicos como hastes, condutores em malha ou cabos em catenária, projetados e posicionados para interceptarem descargas atmosféricas.

II. Subsistema de descida: parte de um SPDA externo que tem como objetivo conduzir e dispersar a descarga atmosférica no solo através de hastes.

III. Subsistema de aterramento: parte de um SPDA externo que tem como objetivo conduzir a descarga atmosférica do subsistema de captação ao subsistema de aterramento.

Está correto o que se afirma apenas em

O diagrama a seguir representa um circuito de uma instalação elétrica de iluminação:






Analise as afirmativas a seguir.
I. Existem dois interruptores de três terminais (paralelos) e um de quatro terminais (intermediário).
II. O interruptor intermediário possui quatro terminais, onde cada par dá passagem à corrente elétrica para os interruptores paralelos e, para isso, é instalado entre eles.
III. O circuito que alimenta a lâmpada é bifásico do tipo fase-fase que pode ser comandado por 3 pontos diferentes.

Está correto o que se afirma apenas em

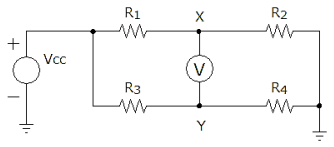

Analise o circuito resistivo a seguir onde existe um voltímetro conectado nos pontos X e Y cuja leitura é 0 V:






Assinale a alternativa correta dos valores numéricos de R1, R2, R3 e R4, respectivamente:

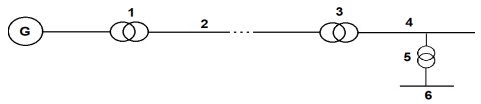

Observe o diagrama unifilar do sistema a seguir:





Analise as alternativas a seguir.
I. 1: transformador elevador e 6: distribuição primária.
II. 2: linha de transmissão e 5: transformador abaixador.
III. 3: transformador elevador e 4: distribuição secundária.

Está correto o que se afirma apenas em
