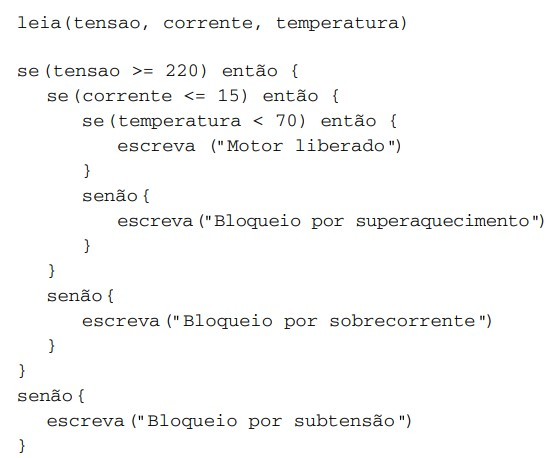

Considere o trecho de pseudocódigo a seguir, utilizado em um sistema automatizado de supervisão elétrica para liberar o funcionamento de um motor trifásico:

Durante um teste, foram medidos os seguintes valores:

tensao = 220, corrente = 14 e temperatura = 75.

Com base na execução do algoritmo, qual mensagem será exibida ao final?

Segundo a NR-35, considera-se trabalho em altura toda atividade executada

Solicita-se a um técnico que verifique as conexões do condutor neutro em um quadro de distribuição de uma instalação elétrica de baixa tensão. Suponha que a instalação tenha seguido as normas técnicas brasileiras. O técnico poderá identificar o condutor neutro pela cor do seu revestimento que é, necessariamente,

Em um sistema pneumático industrial, um cilindro de simples ação é utilizado para realizar o avanço de um êmbolo que retorna automaticamente por mola. Para controlar o fluxo de ar que aciona o cilindro, utiliza-se uma válvula 3/2 vias, comandada mecanicamente por alavanca.

Considerando esse tipo de aplicação, pode-se afirmar corretamente que a válvula 3/2 vias

Em um sistema de controle de pressão, é utilizado um transdutor de pressão acoplado a uma linha de ar comprimido. Quando a pressão no sistema aumenta, ocorre deformação de uma membrana sensora, sobre a qual estão depositados elementos resistivos ligados em ponte de Wheatstone.

Com base nesse princípio de funcionamento, pode-se afirmar corretamente que esse transdutor

No circuito da figura a seguir, o diodo Zener ideal tem tensão de estabilização de 5,6 V.

(Arquivo pessoal; figura usada com autorização)

Sendo assim, a corrente pelo Zener é de, aproximadamente,

Um transformador monofásico ideal é utilizado em uma subestação de distribuição, elevando a tensão de 220 V para 2200 V. Sabendo-se que o enrolamento primário possui 200 espiras, o número de espiras que o enrolamento secundário deve ter para operar corretamente é:
