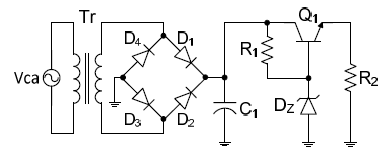

Considere que o circuito mostrado na figura a seguir funciona normalmente.

Assinale a opção que corresponde ao correto comportamento do circuito.

Um circuito integrado da série TTL 74LS00 tem as seguintes características:

O fan-out de saída ALTA e o de saída BAIXA são, respectivamente, iguais a

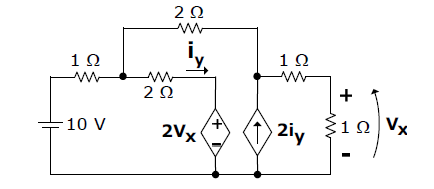

Observe o circuito elétrico mostrado na figura abaixo.

Onde:

Fonte de corrente controlada pela corrente i_y

Fonte de tensão controlada pela tensão V_X

De acordo com o circuito apresentado acima, é correto afirmar que o valor, em V, da tensão VX é igual a

Considere o circuito de comando utilizado para acionamento de um sistema de abastecimento de água representado na figura abaixo.

É correto afirmar que

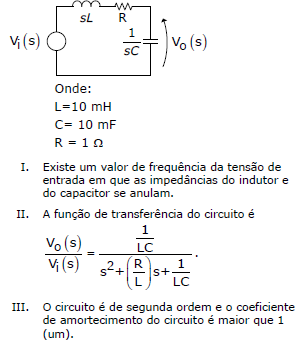

Observe o circuito elétrico no domínio da frequência, mostrado na figura abaixo, e atente ao que se diz em seguida.

Está correto o que se afirma somente em

A figura abaixo mostra o arranjo de uma subestação.

De acordo com a figura apresentada, pode-se afirmar corretamente que o arranjo é do tipo barra

Observe o circuito elétrico mostrado na figura abaixo.

Considerando esse circuito, é correto afirmar que o valor, em A, da corrente I_x é igual a

Considere uma subestação de consumidor de 13800 V/380 V com dois transformadores de força operando em paralelo com as seguintes características:

No que diz respeito à distribuição de carga entre os transformadores I, II e III para carga atual de 1200 kVA, é correto afirmar que

Atente para as curvas características representativas de conjugado versus velocidade para os quatro tipos mais comuns de motores de indução gaiola que são mostradas na Figura a seguir.

Relacione corretamente as classes dos motores com as curvas características I, II, III e IV, numerando-as de I a IV.

( ) Classe A: conjugado de partida normal, corrente de partida normal, escorregamento baixo.

( ) Classe B: conjugado de partida normal, corrente de partida baixa, escorregamento baixo.

( ) Classe C: conjugado de partida alto, corrente de partida baixa.

( ) Classe D: conjugado de partida alto, escorregamento alto.

A sequência correta, de cima para baixo, é:
