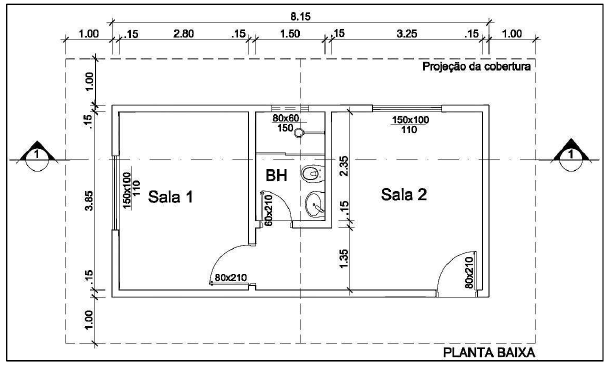

INSTRUÇÃO: Analise a figura abaixo para responder à questão.

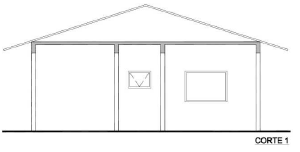

Assinale a alternativa que apresenta a representação do corte 1 indicado na figura.

INSTRUÇÃO: Analise a figura abaixo para responder à questão.

Admitindo que a cobertura tem inclinação de 30% com telhas “Plan”, e que o consumo é 30 telhas por metro quadrado, o número de telhas necessário para cobrir a construção, desconsiderando as perdas, é:

INSTRUÇÃO: Analise a figura abaixo para responder à questão.

Considerando que, sob todas as alvenarias há vigas de concreto armado com seção transversal em centímetros de 15x40, assinale a alternativa que apresenta o volume aproximado de concreto utilizado.

Sobre a resistência dos concretos, analise as afirmativas.

I - A variação da resistência do concreto verificada em ensaios pode decorrer das condições de adensamento durante a confecção do corpo-de-prova.

II - O aumento da resistência com o passar do tempo é a maturação do concreto.

III - Consegue-se antecipar a resistência de uma peça pré-moldada de concreto pela redução da temperatura da peça durante a etapa da cura.

Estão corretas as afirmativas

Sobre o Diário de Obra, instrumento básico para o controle, a administração e o planejamento da obra, marque V para as afirmativas verdadeiras e F para as falsas.

( ) Deve ser a memória escrita de todas as atividades relacionadas à obra e ter o registro de todas as diretrizes técnicas definidas para a construção.

( ) Serve como fonte de informações para comprovar autorias de trabalhos e garantir o cumprimento de ordens técnicas.

( ) Deve ter o registro sistemático de informações suficientes para aferir a produtividade da mão de obra empregada.

( ) O Sistema Confea/Crea obriga a existência do Diário de Obra.

Assinale a sequência correta.

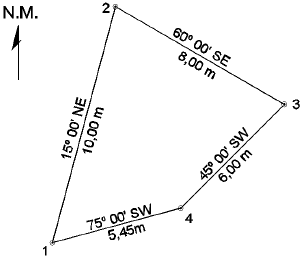

Sobre o levantamento planimétrico apresentado, assinale a afirmativa correta.

Na coluna da esquerda, estão apresentados ícones de alguns comandos do programa AutoCad e na da direita, o que é executado quando clicado cada um. Numere a coluna da direita de acordo com a da esquerda.

1 -

2 -

3 -

4 -

( ) Copy.

( ) Offset.

( ) Arc Lenght

( ) Polyline.

Assinale a sequência correta.

Sobre os aglomerantes, assinale a afirmativa INCORRETA.

Sobre o chapisco, marque V para as afirmativas verdadeiras e F para as falsas.

( ) A camada de chapisco tem como principal função melhorar a aderência da camada do emboço.

( ) Normalmente, a argamassa utilizada como chapisco é composta por cimento, areia, água e aditivo plastificante para melhorar a trabalhabilidade.

( ) O chapisco rolado é aplicado normalmente com rolos especiais, e a argamassa contém aditivos adesivos.

( ) A argamassa utilizada como chapisco deverá ser preparada com no mínimo cinco partes de areia para cada parte de cimento a fim de evitar a retração plástica.

Assinale a sequência correta.

Abaixo apresenta-se o esquema de um pórtico.

Sobre o pórtico, analise as afirmativas.

I - A estrutura é hiperestática.
II - A reação vertical em B é 25 kN.
III - A reação horizontal em A vale zero.

Está correto o que se afirma em
