O ciclo de Rankine é o ciclo ideal para uma unidade motora simples a vapor. Considere o ciclo de Rankine ideal simples com pressões fixas da caldeira e do condensador. Que efeito tem o superaquecimento do vapor d’água na caldeira sobre o rendimento e sobre o título do vapor na saída da turbina do ciclo?

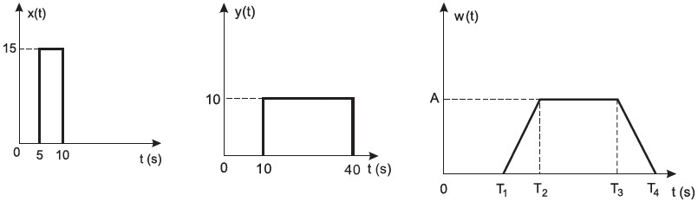

A figura acima mostra o gráfico no tempo de três pulsos, onde w(t) é o resultado da convolução entre x(t) e y(t). Sabe-se que a operação de convolução é obtida pelo cálculo da seguinte integral: w(t) = x(t) * y(t) = !$ \int\limits^\infty_{- \infty} !$ y(!$ \tau !$)x(t - !$ \tau !$)d!$ \tau !$. Nessas condições, a máxima amplitude ( A ) do sinal w(t) é

Um filtro digital é modelado pela equação de diferenças 8y(n) = 6y(n−1) − y(n−2) + kx(n) que liga a entrada x(n) à saída y(n) do filtro.

A função de transferência desse filtro apresenta dois polos com os seguintes valores:

A respeito dos Controladores Lógicos Programáveis (CLP), analise as afirmativas a seguir.

I - O tempo de scan do CLP é o tempo decorrido entre a leitura da entrada e a correspondente variação do estado da saída.

II - Para reduzir o custo de um CLP, é usual utilizar um demultiplexador na entrada analógica do aparelho, de modo a se empregar um único conversor A/D para trabalhar com diversas entradas analógicas.

III - Tendo em vista que os níveis de tensão oriundos de termopares estão na faixa de 0,20 mV a 100 mV, é comum o uso dos módulos de interfaceamento dos termopares para tratar esse sinal, antes de aplicá-lo na entrada do CLP.

Está correto APENAS o que se afirma em

O diagrama em blocos da figura acima mostra o modelo de um sistema linear.

Considere os pontos X₁ e X₂, marcados na figura, como os estados desse sistema. A matriz A e o vetor C, da representação em espaço de estados desse sistema, são, respectivamente,

O diagrama em blocos da figura acima mostra o modelo de um sistema linear.

A expressão da função de transferência !$ G(s) = \dfrac {Y(s)} {U(s)} !$, calculada pela razão entre os sinais de saída e de entrada é

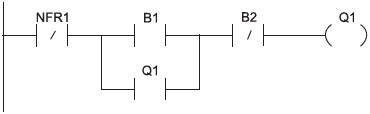

A lista de instruções (AWL) que representa o esquema Ladder, apresentado na figura acima, é a

A figura acima mostra um circuito eletrônico formado por um amplificador operacional considerado ideal. Com base nos valores dos componentes, a expressão da função de transferência !$ \dfrac {V_o (s)} {V_p (s)} !$ é

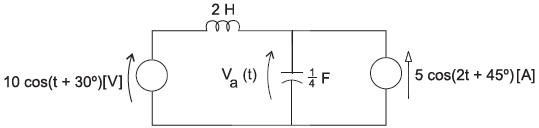

No circuito CA da figura acima, o valor da tensão V_a(t), em volts, é

Para a determinação da resistência do estator de um motor de indução, ligado em triângulo, realiza-se um ensaio, onde é aplicada uma tensão contínua de 20 V entre dois terminais quaisquer do motor. Esse procedimento resulta na leitura de 50 A no amperímetro. Com os dados desse ensaio, a resistência do estator, em ohms, é
