Uma viga de concreto armado de 4 m de vão efetivo, que apoia uma laje, está carregada com uma carga de alvenaria. As dimensões da alvenaria são: 0,15 m x 3,0 m x 4,0 m (espessura, altura e comprimento). A reação da laje sobre a viga é igual a 5,25 kN/m.

Sabendo-se que a seção transversal da viga é retangular, com dimensões de 10 cm x 40 cm (largura x altura total) e que os pesos específicos volumétricos do concreto armado e da alvenaria são 25 kN/m³ e 15 kN/m³, respectivamente, a carga total que atua sobre a viga, em kN/m, é igual a

Um pilar de aço de 20 cm de diâmetro e 1,0 m de altura tem seção transversal circular cheia.

Sabendo-se que o pilar está engastado em sua base e livre na extremidade oposta, conclui-se que o índice de esbeltez desse pilar é igual a

Um cilindro de 30 cm de altura é feito de concreto simples, cuja resistência à compressão é de 30 MPa.

Sabendo-se que o módulo de elasticidade longitudinal do concreto é 27 GPa, qual será o comprimento de encurtamento desse cilindro, em mm, quando o mesmo estiver sob uma tensão de compressão centrada igual a 30% da resistência do concreto?

Uma viga de 4 m de vão de concreto armado tem armadura positiva de flexão, que é composta por 2 barras CA-50 de 10 mm de diâmetro, situadas em uma mesma camada. A altura útil dessa viga é de 40 cm, o coeficiente de minoração de resistência do aço é igual a 1,15, e o coeficiente de majoração de cargas é de 1,4.

Supondo-se que o braço de alavanca entre as resultantes das forças de tração e compressão seja igual a 90% da altura útil, a carga máxima uniformemente distribuída ao longo do vão da viga, em kN/m, que essa viga poderá suportar é de

Uma laje de concreto armado, sendo armada em uma só direção, necessita de 2,45 cm²/m para a armadura positiva principal.

Para essa armadura, na planta de armação da laje, deverá ser especificado o uso de ferro de

O repique e a nega são, respectivamente, a parcela

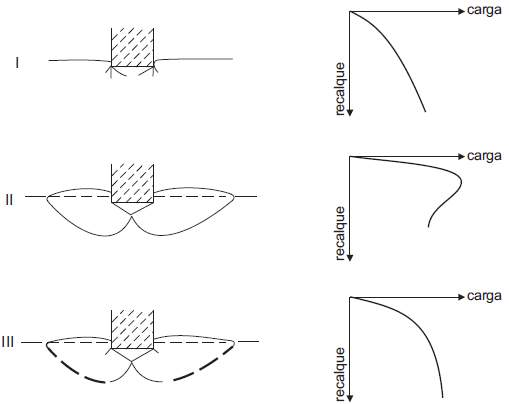

Em 1975, Vesic propôs três modos de ruptura de um maciço de solo no entorno de um elemento isolado de uma fundação direta, apresentados esquematicamente na figura.

Os modos de ruptura associados aos desenhos esquemáticos I, II e III são, respectivamente:

O atrito negativo é um fenômeno que ocorre

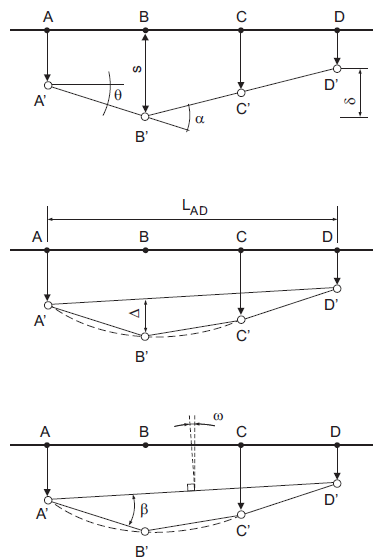

Na figura, estão apresentados 4 pontos em uma fundação (A, B, C, e D) que se deslocaram para as posições A’, B’, C’ e D’, respectivamente.

Nessa figura, são indicados movimentos da fundação, cuja legenda correta seria

Segundo a NBR 6122:2010, a estaca é um “elemento de fundação profunda, executado inteiramente por equipamentos ou ferramentas, sem que, em qualquer fase de sua execução, haja descida de pessoas.”

Uma estaca frequentemente utilizada em projetos de fundação no Brasil é a denominada Franki, que é uma estaca
