O circuito da figura alimenta, através de uma linha, uma carga Z, que não é puramente resistiva. Os instrumentos ideais medem: A – o valor eficaz de corrente; V – o valor eficaz de tensão e W – a potência ativa, na carga. A leitura do amperímetro é de 40 A, a do voltímetro é 440 V, e a do wattímetro é 15.840 W.

Qual é o fator de potência da carga?

Uma carga trifásica equilibrada ligada em triângulo é alimentada por uma tensão simétrica de valor eficaz de linha igual a 220 Vef, conforme mostra o circuito da figura.

Qual o valor, em !$ \Omega, !$ da parte resistiva de uma carga, ligada em estrela, que permite a mesma dissipação de potência da carga ligada em triângulo, representada acima?

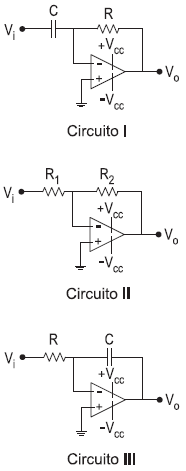

Os circuitos da figura representam controladores P-proporcional, I-integrador e D-derivativo, largamente usados em controle e automação de sistemas. Os amplificadores operacionais e os componentes usados nos circuitos são ideais.

Qual é a função dos circuitos I, II e III, respectivamente?

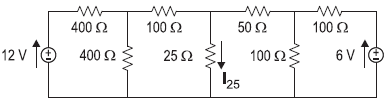

No circuito da figura, todos os componentes são ideais.

Qual é a corrente, em mA, que circula no resistor de !$ 25 \Omega, !$ assinalada no mesmo como I₂₅?

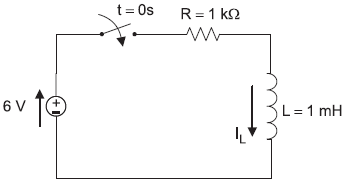

A figura acima mostra um circuito R-L sujeito a um transitório. A fonte de tensão contínua de 6V é ideal e, em t = 0s, o indutor está descarregado. A chave, inicialmente aberta, é fechada em t = 0s.

Nesses termos, decorridos mais de 10 constantes de tempo do circuito, a corrente, em ampères, no indutor I_L é de

Considere as afirmativas a seguir referentes a protocolos de comunicação usados nas áreas de supervisão, controle e monitoramento.

I - O protocolo IEC61850 herda os conceitos provenientes das redes de computadores, e o transporte das informações é realizado usando-se TCP/IP.

II - O protocolo IEC61850 apresenta proposta única de arquitetura de comunicação, tendo como pontos fortes a interoperabilidade e a intercambiabilidade de dispositivos eletrônicos inteligentes (IED’s).

III - O protocolo MODBUS não permite verificação de erro e não usa TCP/IP e, por isso, exige muito mais quantidade de fibra ótica.

É correto APENAS o que se afirma em

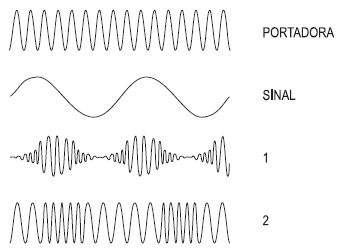

A figura acima mostra uma onda portadora, um sinal a ser modulado e dois sinais modulados, 1 e 2, respectivamente.

Um engenheiro precisa recuperar importantes informações contidas nesses sinais que trafegam entre dois pontos específicos da rede de energia, por exemplo, entre duas subestações.

Nesse contexto e visando a atender às necessidades levantadas, as especificações dos tipos de modulação usados nos sinais 1 e 2, são, respectivamente,

Uma chapa de aço de 2,5 cm de espessura está unida a outra de mesma espessura, por meio de um rebite com 10 mm de diâmetro.

Se, em cada uma das extremidades dessas chapas, for aplicada uma força normal de 25 kN, a tensão de esmagamento, em MPa, que o rebite exerce sobre uma das chapas, é igual a

Uma viga de 4 m de vão efetivo, simplesmente apoiada, está submetida a um carregamento de 25 kN/m, distribuído uniformemente.

Sabendo-se que essa viga tem seção transversal retangular constante de 12 cm x 50 cm de dimensões (largura x altura total), conclui-se que a máxima tensão de compressão atuante na viga, em MPa, é igual a

Uma viga de vão efetivo L, simplesmente apoiada, está submetida a uma carga momento anti-horário M no seu apoio extremo esquerdo.

Sabendo-se que a rigidez à flexão dessa viga é igual a E.J, a rotação do apoio extremo direito é igual a
