Em um teste realizado num motor de indução trifásico, 60 Hz, 6 polos, verificou-se que o circuito do rotor consome 150 kW a uma frequência de 6 Hz.

Consequentemente a velocidade do rotor, em rpm, e a perda no cobre no rotor, em kW, são, respectivamente,

Um motor síncrono de rotor cilíndrico, trifásico, com tensão terminal nominal 220 volts, ligação estrela, tem reatância síncrona igual a 2 ohm por fase, com resistência de armadura desprezível. Esse motor opera com fator de potência 0,86, adiantado, acionando uma carga, enquanto consome uma corrente de linha de 25 A.

Dados: f.p.= 0,86 !$ \varnothing_1 !$ = 30º ; !$ \varnothing_2 !$ =120º sen!$ \varnothing_2 !$ = 0,86

Nessas condições, a tensão gerada, V₀, por fase, em volts, é tal que

Um transformador monofásico (dois enrolamentos) 69 kV / 6,9 kV vê do lado do primário uma impedância de carga igual a j2.300 ohm. Considere esse transformador como ideal e que não há nenhum tipo de conexão entre o enrolamento primário e secundário.

A impedância da carga do lado do secundário, em ohms, e a corrente do secundário, em ampères, desse transformador são, respectivamente,

Um gerador síncrono opera com uma tensão de plena carga por fase igual a 3.900 V.

Se sua regulação é igual a 5%, sua tensão, em volts, a vazio, por fase, é igual a

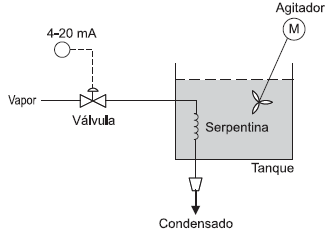

A figura acima corresponde a um tanque utilizado para aquecer um fluido através do vapor, circulando por uma serpentina que está imersa no fluido contido no tanque.

Um agitador é usado para homogeneizar a temperatura do fluido no tanque. A vazão de vapor é controlada através da mudança do sinal de 4-20 mA para a válvula. Para um aumento em um degrau no sinal da válvula, os resultados gráficos são mostrados abaixo.

Nessa situação, qual é o ganho do processo K₁, em ºC/ (Kg / h)?

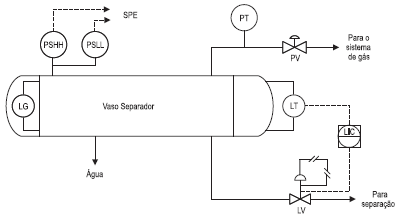

No fluxograma simplificado de instrumentação e tubulação (P&I) mostrado acima, correspondente a um vaso separador de um processo, os instrumentos identificados como PSHH e LIC são, respectivamente, denominados

A equação correspondente ao diagrama de blocos mostrado na figura, baseado no teorema de transformação, é

Uma instalação possui um motor de indução de 60 Hz, 6 polos, trifásico, com potência nominal de 100 CV, escorregamento de 5% a plena carga, e suas perdas rotacionais a plena carga são consideradas como sendo 5% da potência de saída.

1 CV = 746 watts; !$ \pi !$ = 3,14

A potência, PE, transferida através do entreferro a partir do estator, em watts, e o conjugado eletromagnético, T, desenvolvido a plena carga, em newton-metro, são tais que

A análise do circuito da figura deve ser feita no domínio da frequência. Para isso, considere a frequência complexa como s.

Encontram-se assinalados no circuito os pontos de polaridade, necessários para equacionar o problema, e L₁, L₂ e L₃ representam três autoindutâncias, e M₁₂, M₁₃ e M₂₃, as indutâncias mútuas do circuito.

Dentro desse contexto, qual é o conjunto de equações que regem o referido circuito?

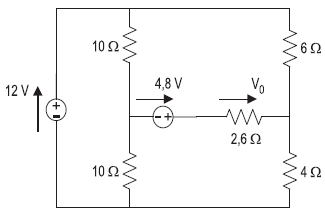

No circuito resistivo representado na figura, todos os elementos são ideais.

Qual é o valor, em volts, da tensão V₀ sobre o resistor de 2,6 !$ \Omega !$?
