Em relação às ferramentas CAE (Computer Aided Engineering), marque V para as afirmativas verdadeiras e F para as falsas.

( ) São programas para engenharia que incluem análise de elementos finitos, dinâmica computacional de fluidos, dinâmicas multicorpos e otimização.

( ) O termo CAE envolve simulação, validação, otimização de produtos, ferramentas de fabricação, desenho assistido por computador e manufatura assistida por computador.

( ) São parâmetros normalmente utilizados em simulações CAE: temperatura, pressão, forças aplicadas e campos eletromagnéticos.

( ) São áreas abrangidas pelo CAE: análise de tensão na montagem utilizando elementos finitos, análise térmica, cinemática, dinâmica, projetos elétricos, desenhos elétricos e arquitetônicos.

( ) A engenharia assistida por computador, do inglês, Computer Aided Engineering, consiste no uso de um software para controlar ferramentas de máquinas e equipamentos relacionados ao processo de fabricação.

A sequência está correta em

Atualmente, para que o profissional das engenharias aumente sua eficiência, qualidade e precisão de seus projetos, assim como o desempenho na execução dos serviços, é fundamental o conhecimento de ferramentas computadorizadas como CAE, CAD e CAM, em que os projetos são elaborados, simulados e gerenciados nas inúmeras áreas das engenharias. De acordo com os conceitos e características das ferramentas, analise as afirmativas a seguir.

I. CAE: possui ferramentas que possibilitam a simulação e análises de engenharia.

II. CAM: possui ferramentas que possibilitam a criação de desenhos técnicos 2D e 3D.

III. CAD: possui ferramentas que possibilitam a visualização e a criação de instruções para máquinas CNC, por exemplo.

Está correto o que se afirma apenas em

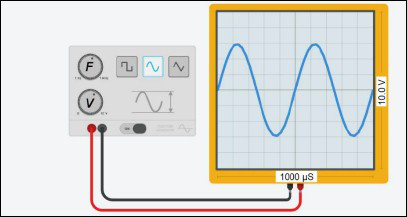

Observe a imagem na qual um gerador de funções está conectado a um osciloscópio:

Assinale os valores da frequência e tensão evidenciados na tela do osciloscópio.

O gráfico mostra um determinado material durante um processo de compressão. Observe:

Analisando o gráfico, é possível afirmar que ocorreu o escoamento do material no trecho:

Um sistema eletrônico tem em sua saída um valor de sinal representado pela função f(t) = 4t³ −3t² −2t + 4, onde t representa o tempo em segundos e f(t) o valor instantâneo do módulo deste sinal. Considerando que o valor da potência durante um intervalo de tempo deste sistema é medido pela área sob a curva f(t), assinale o valor do módulo da potência entre os instantes t = 1 e t = 2 segundos.

O eletromagnetismo, assim como a eletricidade, está presente em diversos sistemas da engenharia; envolve propriedades fundamentais para o funcionamento de dispositivos como motores, geradores, transformadores, que utilizam seus princípios através de seus campos elétricos e magnéticos. Em relação ao campo magnético, sua presença está ligada a imãs ou eletroimãs, por exemplo, que gera em sua proximidade uma força magnética que pode ser representada através de linhas do campo magnético. Em relação às linhas de força do campo magnético, assinale a afirmativa INCORRETA.

Os sistemas de geração de energia elétrica atualmente, devido às demandas e à disponibilidade de novas tecnologias, embora ainda com um custo de implantação alto, conta com a opção da microgeração fotovoltaica, que possui como parte fundamental do sistema os módulos fotovoltaicos. Em relação ao tipo de módulo e suas propriedades, analise as afirmativas a seguir.

I. Módulo monocristalino: a tecnologia utilizada é a mais antiga, sendo considerada a mais eficiente; possui eficiência mais alta quando comparada com as outras tecnologias apresentadas.

II. Módulo policristalino: sua fabricação é baseada no depósito de uma ou várias camadas finas de material fotovoltaico sobre um substrato

III. Módulo de filme fino: os cristais de silício são fundidos em um bloco, preservando, assim, a formação de múltiplos cristais.

Está correto o que se afirma apenas em

Uma central hidrelétrica converte a energia potencial hidráulica em energia elétrica; para isso, utiliza a queda de níveis do reservatório e a turbina onde está acoplado o gerador. Em relação ao conjunto de dispositivos do sistema de geração, seus conceitos e propriedades físicas, analise as afirmativas a seguir.

I. Antes de se tornar energia elétrica, a energia deve ser convertida em energia cinética, sendo o gerador o dispositivo que realiza essa transformação.

II. O último elemento dessa cadeia de transformações é o gerador, que converte o movimento rotatório da turbina em energia elétrica.

III. A implantação de uma usina hidrelétrica em um rio prevê a construção de uma barragem para represá-lo, formando um lago artificial que pode ter duas funções: acumular água para quando houver diminuição de vazão no rio e prover um desnível para a queda da água (aumento da energia potencial).

IV. A rotação da turbina, movimentada pelo fluxo d’água, faz girar o rotor do gerador, cujo campo magnético, ao se deslocar, produz energia cinética.

Está correto o que se afirma apenas em

Os Sistemas de Armazenamento de Energia (SAE) utilizam diversos meios para armazenar energia, podendo ser classificados quanto à sua forma de armazenamento no sistema. Em relação à forma de armazenamento, relacione adequadamente as iniciais – Q, M, T e E – químico, mecânico, térmico e elétrico.

Q: Químico.

M: Mecânico.

T: Térmico.

E: Elétrico.

( ) Usina hidrelétrica.

( ) Célula a combustível.

( ) Supercapacitores.

( ) Sorção termoquímica.

( ) Ar comprimido.

( ) Baterias secundárias.

A sequência está correta em

Analise as afirmativas a seguir; marque V para as verdadeiras e F para as falsas.

( ) Nenhuma máquina térmica que opere entre duas dadas fontes, às temperaturas T1 e T2, podem ter maior rendimento que uma máquina de Carnot operando entre estas mesmas fontes.

( ) Os motores que usam o ciclo Diesel apresentam os maiores rendimentos das máquinas térmicas – cerca de 40%.

( ) Os motores a gasolina, que geralmente utilizam o ciclo Otto, têm rendimento de até 30%.

( ) O rendimento das máquinas térmicas é uma grandeza adimensional dada pela razão entre a quantidade de trabalho mecânico extraído de uma máquina térmica e a quantidade de energia fornecida a ela em forma de calor.

( ) O clico de Carnot apresenta quatro etapas: duas transformações isotérmicas e duas transformações adiabáticas.

A sequência está correta em
