Sabendo que o endereço base do segmento de dados é A0000h, executa-se a seqüência de instruções abaixo, em assembly.

mov eax,10000000h
mov bx,2000h
mov [bx],eax

Qual a faixa de endereços seqüenciais acessados da memória de dados?

Considere as afirmativas a seguir.

I - As placas de vídeo AGP se comunicam através da Ponte Norte do chipset.

II - Os periféricos USB 2.0 se comunicam através da Ponte Sul do chipset.

III - Os periféricos PCI Express se comunicam através da Ponte Norte ou através da Ponte Sul do chipset.

É(São) verdadeira(s) a(s) afirmativa(s):

Uma linguagem descritiva de hardware é hoje uma ferramenta importante para o desenvolvimento de circuitos integrados. Dentre as mais populares, destaca-se a VHDL. Assinale a afirmativa INCORRETA relacionada com essa linguagem de programação.

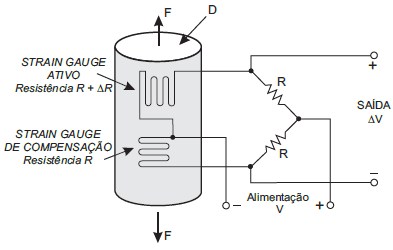

Dois strain gauges, conectados em um circuito em ponte, são utilizados para a medida da força longitudinal de tração sobre uma barra de aço cilíndrica, conforme indicado na figura. O circuito em ponte é ajustado de tal forma que, quando não há esforço longitudinal na barra, a tensão de saída é nula. Considerando que o diâmetro da barra é D, o Módulo de Young do aço é E, os strain gauges possuem fator gauge K, a tensão de alimentação é V e a tensão de saída é !$ \Delta V !$, a expressão para a força de tração na barra será:

Para implementar o diagrama de estados da figura acima, com 2 flip-flops tipo D, a lógica de menor hardware da entrada DB do flip-flop mais significativo é:

Considere um sistema, com entrada u(t) e saída y(t), cuja função de transferência é dada por:

!$ G(s)={\large{Y(s) \over U(s)}}={\large{K \over s(s+4)(s+10)}} !$

Fecha-se a malha, com realimentação de saída do tipo u(t) = -y(t) + r(t), onde r(t) é uma entrada de referência. Com base nesses dados, qual o valor de K para que dois dos pólos do sistema, em malha fechada, sejam imaginários puros?

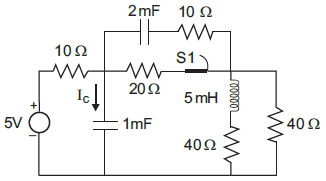

A figura acima apresenta um circuito elétrico operando em regime permanente com a chave S1 fechada. Em determinado instante, a chave S1 é aberta. Imediatamente após esse instante, a corrente I_C, em ampères, que atravessa o capacitor de 1 mF no circuito, aproximadamente, será:

Uma função booleana com quatro variáveis de entrada é assim definida:

!$ f=\bar{A}\bar{B}\bar{C}D+\bar{A}B\bar{C}D+\bar{A}\bar{B}CD+ABCD+A\bar{B}CD !$

Utilizando técnicas de minimização da Álgebra Booleana, a função mínima (f_min) obtida é:

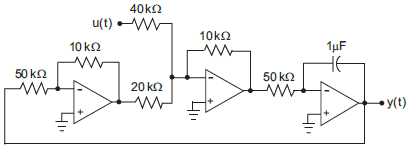

A figura acima apresenta um circuito contendo amplificadores operacionais, considerados ideais. Esse circuito permite obter uma relação entre a saída y(t) e a entrada u(t), através de uma equação diferencial. Esta equação é:

Amanda, Beatriz e Cláudia são filhas de Rita, Sílvia e Tânia, não necessariamente na ordem dada. Cada uma dessas mães só tem uma filha. Três afirmativas são feitas abaixo, mas somente uma é verdadeira.

I – Amanda não é filha de Tânia.

II – Beatriz é filha de Tânia.

III – Cláudia não é filha de Rita.

É correto concluir que:
