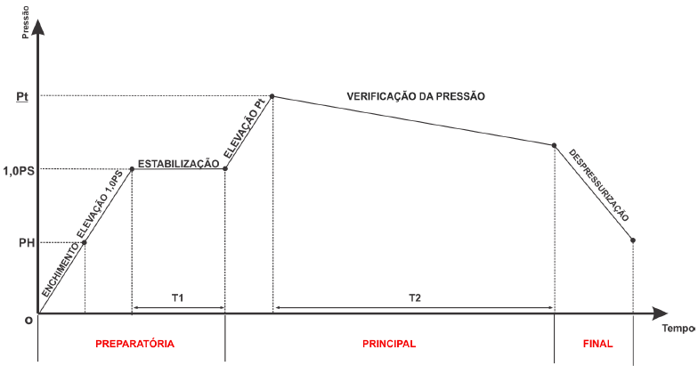

A verificação da estanqueidade hidrostática durante o assentamento de tubulações pressurizadas, para condução de água ou esgoto sob pressão, tem requisitos detalhados em norma técnica, como exposto na imagem a seguir.

Fonte: NBR 9.650 (ABNT, 2022).

Em relação às etapas da estanqueidade hidrostática, assinale a alternativa INCORRETA.

Os requisitos para seleção de válvulas hidráulicas destinadas ao saneamento básico, à adução e à distribuição são estabelecidos em normas técnicas.

Nesse sentido, os tipos de válvulas cuja função principal é regular a vazão e/ou a pressão são

O relatório técnico elaborado por uma equipe de profissionais técnicos e engenheiros, responsáveis pela operação de uma estação elevatória de água, a qual é utilizada para captação, adução, tratamento e distribuição de água, identificou problemas eletromecânicos que poderiam causar oscilação de pressão na rede e/ou falta de abastecimento na cidade. Dentre os componentes identificados na instalação, as válvulas hidráulicas foram as mais relevantes, pois o tipo de válvula instalado era incapaz de garantir um desempenho muito bom ou ótimo quanto ao grau de estanqueidade. A respeito do parâmetro “grau de estanqueidade” dessas válvulas, relacione as colunas e assinale a alternativa com a sequência correta.

1. Ótimo.

2. Muito bom.

3. Bom.

( ) Anelar.

( ) Borboleta.

( ) Difusora.

( ) Esférica.

( ) Gaveta.

Bombas dosadoras de diafragma são equipamentos utilizados no preparo de dosagem de produtos químicos para tratamento de água. A bomba dosadora pode ser inspecionada pelo comprador ou seu representante. Nesse contexto, assinale a alternativa que apresenta corretamente a característica construtiva do equipamento.

A montagem e a desmontagem de acoplamentos para eixos em sistemas para transmissão de potência (torque e rotação) de um conjunto motor (elétrico ou à combustão) e bomba hidráulica requerem conhecimento das aplicações e práticas de atividades em campo. Conforme a utilização, os acoplamentos são classificados com base em diferentes critérios: tipo de utilização, forma construtiva, tipo de associação ou tipo de comando. A respeito dessa classificação, relacione as colunas e assinale a alternativa com a sequência correta.

1. Forma construtiva.

2. Tipo de utilização.

3. Tipo de associação.

4. Tipo de comando.

( ) Engate, partida, segurança ou direcionais.

( ) Sapatas ou cônicos, de disco, de fita oscilante etc.

( ) Manuais e de pé, magnéticos, hidráulicos ou pneumáticos.

( ) Por atrito a seco ou lubrificados, com ou sem lona de atrito etc.

Existem recomendações próprias para manutenção do conjunto polia e correia, que são dois elementos de máquinas tipicamente utilizados para transmissão de potência (torque e rotação). Nesse sentido, assinale a alternativa que apresenta corretamente uma ação preventiva na manutenção de polias e correias.

A transmissão de potência (torque e rotação) em um conjunto motor (elétrico ou à combustão) e bomba hidráulica também pode ser realizada utilizando chavetas que auxiliam a manter um eixo fixado a outros componentes. A chaveta tem sua forma geométrica definida em função do tipo de movimento que deve transmitir e da intensidade da força (ou momento de torque) a ser transmitida. Nesse contexto, são classificações de chavetas, EXCETO

Eixos e engrenagens são elementos de máquinas para transmissão de potência (torque e rotação), que movimentam máquinas e equipamentos mecânicos. Existem diferentes tipos de engrenagens, sendo que todas elas requerem manutenção e lubrificação. Em relação às características de engrenagens, assinale a alternativa INCORRETA.

No funcionamento de um conjunto motor (equipamento 1 – elétrico ou à combustão) e de uma bomba hidráulica (equipamento 2), existem várias maneiras de realizar a transmissão de potência (torque e rotação) do eixo 1 para o eixo 2. Quanto aos elementos de máquina que podem fazer a conexão entre os eixos dos dois equipamentos, assinale a alternativa correta.

Um profissional técnico é responsável por acompanhar o funcionamento de máquinas e equipamentos de uma estação elevatória de esgoto e realizar atividades de manutenção (corretiva, preventiva e preditiva). Foi identificada, durante uma inspeção no local, uma situação frequente em que um rolamento se encontra folgado em sua sede ou mancal. O profissional sugeriu realizar um processo de fixação anaeróbica, que é uma boa solução para uma situação dessa natureza, pois o produto líquido preenche por completo as folgas entre as peças e, por causa da ausência de ar, transforma-se em uma película sólida que fixa os elementos. A fixação anaeróbica pode ser aplicada na montagem de engrenagens, rolamentos e buchas em eixos e sedes, uma vez que o produto utilizado na fixação preenche todos os microespaços existentes entre os componentes. A respeito de rolamentos e mancais, em relação à função dos elementos de apoio, assinale a alternativa correta.
