O circuito a seguir é formado por uma fonte de tensão trifásica equilibrada conectada a uma impedância trifásica em triângulo.

Com base no circuito apresentado, julgue o item subsequente.

A tensão de linha é igual a

Durante uma aula de circuitos elétricos, o professor pediu para que a turma realizasse a análise do circuito elétrico apresentado a seguir, utilizando o método das correntes de malha. Para ajudar a turma, o professor indicou o sentido das correntes de malha a serem consideradas, as quais foram denominadas de I₁, I₂ e I₃, conforme ilustrado.

Considerando que as fontes do circuito sejam ideais e seguindo as orientações do professor, julgue o item que se segue.

Substituindo-se R₄ por um curto-circuito, obtém-se

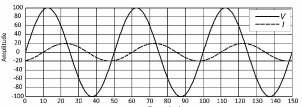

Em um dado experimento laboratorial envolvendo circuitos CA, utilizando as montagens apropriadas, foram medidos sinais alternados de tensão e corrente em uma impedância Z. Os dois sinais possuem mesma frequência, sendo um referente a uma tensão V e o outro a uma corrente I. Após o experimento, com base nas amostras coletadas dos sinais, os responsáveis pelo experimento representaram graficamente, em uma mesma escala, as referidas formas de onda, conforme ilustrado a seguir.

Em relação aos sinais apresentados, sabendo que a escala de amplitude é dada em volts e ampères para os sinais V e I, respectivamente, julgue o item subsecutivo.

A impedância Z tem característica predominantemente capacitiva.

Durante uma aula de circuitos elétricos, o professor pediu para que a turma realizasse a análise do circuito elétrico apresentado a seguir, utilizando o método das correntes de malha. Para ajudar a turma, o professor indicou o sentido das correntes de malha a serem consideradas, as quais foram denominadas de I₁, I₂ e I₃, conforme ilustrado.

Considerando que as fontes do circuito sejam ideais e seguindo as orientações do professor, julgue o item que se segue.

A potência relacionada à fonte de corrente Is, seja essa potência fornecida ou absorvida, é função das correntes de malha I₁ e I₂, mas não depende dos valores de R₁ e R₃.

Durante uma aula de circuitos elétricos, o professor pediu para que a turma realizasse a análise do circuito elétrico apresentado a seguir, utilizando o método das correntes de malha. Para ajudar a turma, o professor indicou o sentido das correntes de malha a serem consideradas, as quais foram denominadas de I₁, I₂ e I₃, conforme ilustrado.

Considerando que as fontes do circuito sejam ideais e seguindo as orientações do professor, julgue o item que se segue.

No circuito elétrico ilustrado, o valor da corrente de malha I₃ é inversamente proporcional ao valor de R₀.

O circuito a seguir é formado por uma fonte de tensão trifásica equilibrada conectada a uma impedância trifásica em triângulo.

Com base no circuito apresentado, julgue o item subsequente.

Sendo a corrente de linha Îc será igual a

No circuito a seguir, deve-se aplicar o método das tensões de nó para calcular Va e Vb em relação ao nó de referência.

Julgue o item subsequente com base no circuito apresentado.

Do método das tensões de nó, ao se analisar o nó b, obtém-se a relação 0,2Va + 0,7Vb = 9.

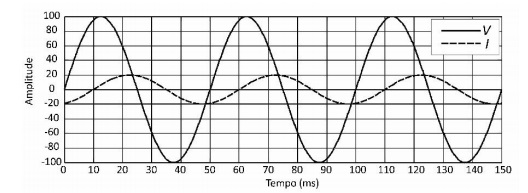

Em um dado experimento laboratorial envolvendo circuitos CA, utilizando as montagens apropriadas, foram medidos sinais alternados de tensão e corrente em uma impedância Z. Os dois sinais possuem mesma frequência, sendo um referente a uma tensão V e o outro a uma corrente I. Após o experimento, com base nas amostras coletadas dos sinais, os responsáveis pelo experimento representaram graficamente, em uma mesma escala, as referidas formas de onda, conforme ilustrado a seguir.

Em relação aos sinais apresentados, sabendo que a escala de amplitude é dada em volts e ampères para os sinais V e I, respectivamente, julgue o item subsecutivo.

Com base nas formas de onda apresentadas, é correto afirmar que, na frequência dos sinais V e I, a impedância Z é igual a .

Na figura a seguir, ilustra-se um circuito CA composto por uma fonte de tensão alternada e duas impedâncias Z₁ e Z₂.Além disso, ilustram-se os diagramas fasoriais da tensão e das correntes no circuito para diferentes situações, antes e depois da conexão da impedância Z₂.

Considerando que os diagramas tenham sido construídos com base apenas no comportamento em regime permanente do circuito após o fechamento da chave, julgue o item a seguir.

Para o caso ilustrado na Figura 2, Z₁ é uma impedância predominantemente indutiva e Z₂ é um banco de capacitores ideal, ou seja, sem perdas.

Em um dado experimento laboratorial envolvendo circuitos CA, utilizando as montagens apropriadas, foram medidos sinais alternados de tensão e corrente em uma impedância Z. Os dois sinais possuem mesma frequência, sendo um referente a uma tensão V e o outro a uma corrente I. Após o experimento, com base nas amostras coletadas dos sinais, os responsáveis pelo experimento representaram graficamente, em uma mesma escala, as referidas formas de onda, conforme ilustrado a seguir.

Em relação aos sinais apresentados, sabendo que a escala de amplitude é dada em volts e ampères para os sinais V e I, respectivamente, julgue o item subsecutivo.

A frequência dos sinais V e I é igual a 20 Hz.
