Em um experimento realizado em laboratório, montou-se o circuito ilustrado na figura acima, o qual é composto por uma fonte CC de tensão (v) de 45 V, conectada aos resistores R₁ = 10Ω, R₂ = 50Ω, R₃ = 20Ω, R₄=100Ω, R₅ = 10Ω e R₆ = 5Ω. Assumindo que os M₁,M₂ e M₃ são ideais, julgue o seguinte item.

É correto afirmar que o produto M₁ ^. M₃ é igual à potência dissipada no resistor R₄, sendo M₁ uma medida de corrente e M₃ uma medida de tensão, cujo valor é de, aproximadamente, 100/9 W.

Em um experimento realizado em laboratório, montou-se o circuito ilustrado na figura acima, o qual é composto por uma fonte CC de tensão (v) de 45 V, conectada aos resistores R₁ = 10Ω, R₂ =50Ω:, R₃ = 20Ω, R₄=100Ω, R₅ = 10Ω e R₆ = 5Ω. Assumindo que os M₁,M₂ e M₃ são ideais, julgue o seguinte item.

A resistência equivalente do circuito, vista da fonte de tensão, é igual a 45 Ω.

Em um experimento realizado em laboratório, montou-se o circuito ilustrado na figura acima, o qual é composto por uma fonte CC de tensão (v) de 45 V, conectada aos resistores R₁ = 10Ω, R₂ =50Ω:, R₃ = 20Ω, R₄=100Ω, R₅ = 10Ω e R₆ = 5Ω. Assumindo que os M₁,M₂ e M₃ são ideais, julgue o seguinte item.

Pela forma como está conectado ao circuito, o medidor M₂ consiste em um amperímetro e sua medição indicará um valor de 3,33 A.

Com base nessa situação hipotética, julgue o item subsequente.

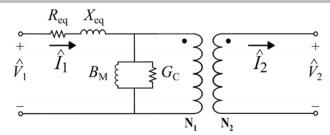

As perdas por efeito Joule nos enrolamentos do transformador são representadas pelo parâmetro R_eq, o qual pode ser estimado por meio do ensaio de curto-circuito. Já as perdas por fluxo de dispersão são representadas por X_eq , parâmetro estimado pelo mesmo ensaio.

Com base nessa situação hipotética, julgue o item subsequente.
Pode-se estimar, dos ensaios realizados, que, aproximadamente, relativos ao primário.

Com base nesse caso hipotético, julgue o item que se segue.

Colocando-se um resistor (R₂) de 0 Ω, isto é, um curto-circuito nos seus terminais, a capacitância necessária para que a tensão (v) e a corrente (i) apresentem a mesma fase será de 1/3.000π F.

Com base nesse caso hipotético, julgue o item que se segue.

Colocando-se um capacitor (C) de 1/480 π F e uma resistência (R₂) de 2 Ω no circuito, a tensão (v) sob a fonte de corrente será de, aproximadamente, 44∠45º V.

Com base nesse caso hipotético, julgue o item que se segue.

Se C = 1/480π F e R₂ = 2Ω a impedância equivalente, vista pela fonte de corrente, será predominantemente indutiva.

Com base nesse caso hipotético, julgue o item que se segue.

Se C = 1/480π F e R₂ = 2Ω, a admitância equivalente, vista pela fonte de corrente, será de 0,16 +J016 ℧

No circuito RLC série ilustrado na figura acima, R é a resistência, L, a indutância, C, a capacitância, v_i , a tensão de entrada e v_c , a tensão nos terminais do capacitor. Os valores iniciais de i(t), v_c(t) e v_i(t) são conhecidos para t≥ t₀ , sendo t o tempo e t₀ um instante inicial de referência. Com relação a esse circuito, julgue o item subsequente.

Dado que x₁(t) = v_c (t) e x₂ (t) = i(t) são as variáveis de estado do sistema e que uma possível representação no espaço de estados desse circuito é dada por os polos da função de transferência desse sistema são –1 e –9.
