A figura representa um sistema de vasos comunicantes em equilíbrio hidrostático. O ramo (X) da direita é aberto, enquanto o ramo central (Y) e o da esquerda (Z) estão hermeticamente fechados, havendo, portanto, em ambos, ar comprimido entre as tampas e as superfícies livres da água.

Sejam P_o a pressão atmosférica local, P a pressão do ar confinado no ramo central (Y) e P’ a pressão do ar confinado no ramo da esquerda (Z).

Essas pressões são tais que

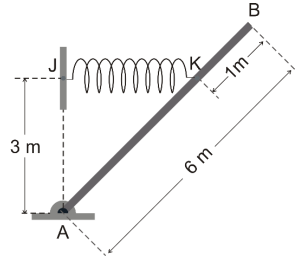

A figura mostra uma barra homogênea e de seção uniforme AB com 6m de comprimento e que pesa 50N. A barra, que está articulada pela extremidade A um piso horizontal, é mantida em repouso na posição indicada por uma mola ideal esticada na horizontal presa aos pontos J e K. O ponto J está 3m verticalmente acima da extremidade A e o ponto K dista 1 m da extremidade B.

Sendo a constante elástica da mola k = 400N/m, a mola está alongada, em relação a seu comprimento original, em

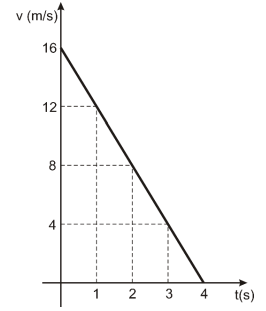

A figura representa o gráfico velocidade-tempo de uma partícula que se desloca ao longo de uma trajetória circular de 48m de raio.

Assinale a opção que indica o módulo do vetor aceleração da partícula no instante t = 1 segundo.

Um automóvel desloca-se com movimento uniforme para a direita, em uma estrada plana, retilínea e horizontal. Suas rodas rolam sem deslizar nessa estrada.

A figura a seguir mostra a fotografia, em um dado instante, de uma dessas rodas: O é o centro da roda, DB é o diâmetro horizontal e AC é o diâmetro vertical.

Na figura estão desenhados quatro segmentos orientados.

Assinale a opção que indica o segmento que pode representar o vetor aceleração do ponto C da roda que, nesse instante, está em contato com a estrada.

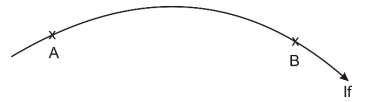

A figura representa uma linha de força (lf) de um campo eletrostático.

Analise as afirmativas a seguir e assinale (V) para a verdadeira e (F) para a falsa.

( ) Uma carga pontual, para se mover exclusivamente sob a ação desse campo elétrico, se for abandonada no ponto A, irá se deslocar de A até B ao longo dessa linha de força.

( ) Os pontos A e B dessa linha de força podem pertencer a uma superfície equipotencial desse campo elétrico.

( ) O potencial elétrico do ponto A é maior que o do ponto B.

As afirmativas são, respectivamente,

O sistema representado na figura está em repouso.

Os três blocos têm massas iguais.

Considere desprezível a massa da roldana móvel, também desprezíveis os atritos nos eixos das roldanas fixas e os fios ideais.

Nesse caso, o ângulo θ é de

Um projétil é disparado do solo com uma velocidade inicial v^→_o de módulo igual a 60m/s e ângulo de 60°.

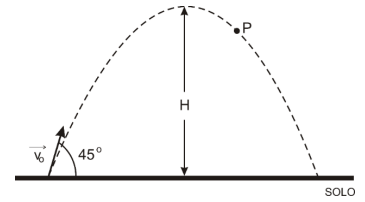

A figura a seguir mostra a trajetória do projetil, supondo a resistência do ar desprezível.

1 segundo depois de atingir a altura máxima H, ele passa pelo ponto P indicado na figura. Considere g = 10m/s².

O módulo do vetor variação de velocidade do projétil entre o instante do lançamento e o instante em que passa pelo ponto P é de
