A respeito da arquitetura de microprocessadores e microcomputadores, assinale a alternativa correta.

A respeito de microprocessadores e microcomputadores, assinale a alternativa correta.

Assinale a alternativa que apresenta uma operação passível de ser realizada com um osciloscópio.

Em instrumentação, com o uso de um osciloscópio, é possível obter as figuras de Lissajous, que possibilitam obter

Um sistema de controle utiliza modulação PCM com quantizador de 256 níveis em um sinal analógico com banda de 5,0 kHz. Considerando o teorema de Nyquist, a banda-passante necessária ao sistema é de

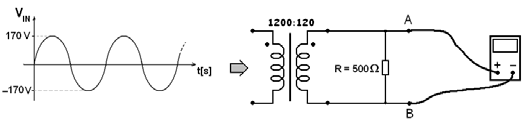

No circuito a seguir, é ilustrado um multímetro digital true-RMS ligado entre os pontos A e B.

Com base nesse circuito, é correto afirmar que esse multímetro mede uma tensão

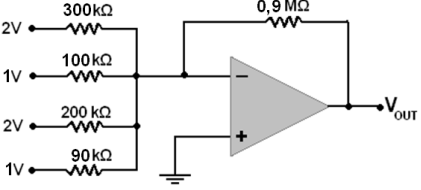

No circuito com um amp-op na figura acima, o valor da tensão de saída V_OUT é de

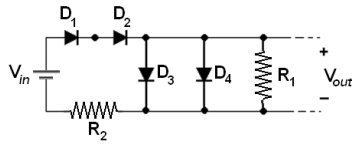

No circuito a seguir, sabendo que R₁ = 3,0 kΩ, R₂ = 5,6 kΩ, V_in = 25,0 V, que D₁, D₂ e D₄ são de germânio, que D₃ é de silício e que, para o germânio, V_D = 0,3 V e, para o silício, V_D = 0,7 V, e supondo todos os diodos ideais, assinale a alternativa que possui o valor aproximado da corrente que passa pelo resistor R₁ no circuito.

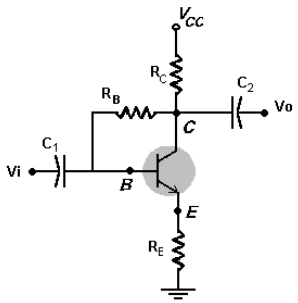

No circuito a seguir, realizando a análise CC do circuito, assinale a alternativa que possui o valor aproximado de V_CE, sabendo que R_C = 2,2 kΩ, R_B = 330,0 kΩ, R_E = 1,2 kΩ, V_CC = 16,0 V e V_B = 3,1 V.

Um exemplo atual da aplicação de acionamentos e controles elétricos é o do sistema de automação predial BAS (Building Automation System). Acerca desses sistemas, é correto afirmar que
