Em um modelo construído com a UML, estão corretas as seguintes características de diagramas de atividades: separações (forks) e junções (joins) são empregadas quando há atividades em paralelo; cada junção tem uma transição de entrada e várias de saída; cada separação tem várias transições de entrada e uma de saída; atividades estão agrupadas em raias separadas por linhas.

Na arquitetura cliente-servidor com três camadas (three tier), a camada de apresentação, a camada de aplicação e o gerenciamento de dados ocorrem em diferentes máquinas. A camada de apresentação provê a interface do usuário e interage com o usuário, sendo máquinas clientes responsáveis pela sua execução. A camada de aplicação é responsável pela lógica da aplicação, sendo executada em servidores de aplicação. Essa camada pode interagir com um ou mais bancos de dados ou fontes de dados. Finalmente, o gerenciamento de dados ocorre em servidores de banco de dados, que processam as consultas da camada de aplicação e enviam os resultados.

Inspeções e walkthroughs podem fazer parte de um processo de verificação e validação, sendo realizadas por equipes cujos membros têm papéis definidos. Quando da inspeção de um código, uma lista de verificação de erros (checklist) é usada. O conteúdo da lista tipicamente independe da linguagem de programação usada.

Portlets são consideradas interfaces de componentes de software que podem ser adicionadas a softwares do tipo cliente-servidor tradicionais.

A arquitetura de um sistema de software pode se basear em determinado estilo de arquitetura. Um estilo de arquitetura é um padrão de organização. No estilo cliente-servidor, o sistema é organizado como um conjunto de serviços, servidores e clientes associados que acessam e usam os serviços. Os principais componentes desse estilo são servidores que oferecem serviços e clientes que solicitam os serviços.

O acesso a páginas web, o e-mail, a transferência de arquivo, o login remoto e os grupos de discussão adotam o modelo clienteservidor.

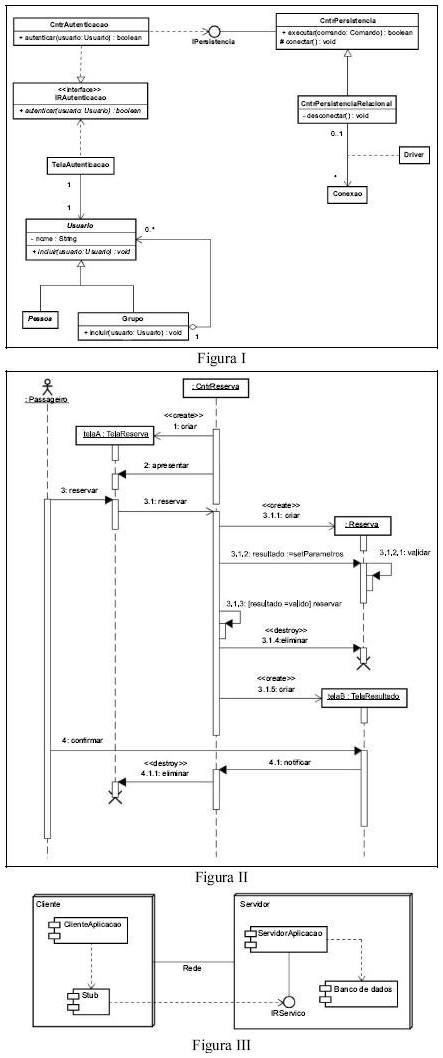

No diagrama da figura III, há dois nós interligados, que representam duas unidades computacionais; há cinco componentes distribuídos entre os nós; um destes implementa uma interface e um outro depende dessa interface; ClienteAplicacao depende de Stub; ServidorAplicacao depende de Banco de dados.

No diagrama da figura II, telaA é o nome de uma instância de uma classe; três objetos são criados e dois são destruídos; há duas autochamadas e uma delas só é executada se uma condição de guarda for satisfeita; a mensagem da instância de TelaReserva para a de CntrReserva é assíncrona; a mensagem da instância de TelaResultado para a de CntrReserva é síncrona.

No diagrama da figura I, uma instância da classe Grupo pode ter ligações para mais de uma instância dessa mesma classe; a classe Grupo herda um atributo da classe Usuario; há uma agregação entre Grupo e Usuario; o método desconectar , na classe CntrPersistenciaRelacional, tem visibilidade pública; cada objeto da clas se TelaAutenticacao pode ter uma ligação com um objeto da classe Grupo.

De acordo com o diagrama da figura I, a classe CntrPersistenciaRelacional implementa IPersistencia; a classe Pessoa pode ser instanciada; a classe CntrAutenticacao é abstrata e implementa IRAutenticacao; Driver é uma classe da associação entre CntrPersistenciaRelacional e Conexao; o método conectar da classe CntrPersistencia é protegido e visível a partir de código que esteja presente no método desconectar da classe CntrPersistenciaRelacional.
