Considere a seguinte alvenaria sem função estrutural de tijolos cerâmicos:



Se em uma edificação, com 10 aberturas para janelas de 1,2 m por 1,2 m, forem construídas vergas e contravergas de concreto armado, com seção transversal 12 cm por 15 cm, o volume mínimo de concreto para a construção das vergas e contravergas é, em m³,

Considere o terreno representado na figura a seguir:



Para a implantação de um prédio comercial será necessário que o terreno de dimensões 40 m × 60 m seja planificado. Na tabela a seguir estão apresentadas as cotas em metros obtidas por nivelamento após quadriculação do terreno.

Cotas em metros obtidas por quadriculação do terreno

ESTACAS
SEÇÕES 1 2 3 4
A 8 11 10 12
B 8 10 10 11
C 8 11 10 10

A cota final do terreno para deixá-lo plano com compensação de terra é, em metros,

Sabe-se que o ângulo ABC é reto com vértice na estaca B e também que o rumo da estaca A para a estaca B é S 45º20’E. Portanto, o azimute à direita na estaca B sentido vante é

(NORTE)

A figura a seguir representa parte de um projeto de instalação elétrica de baixa tensão de uma edificação.



Os condutores que ligam o quadro parcial de luz ao ponto de iluminação são, respectivamente,

Considere o seguinte perfil geotécnico:



Pretende-se construir uma edificação em concreto armado, cujos pilares terão cargas em torno de 700 kN. A fundação técnica e economicamente mais adequada constitui em

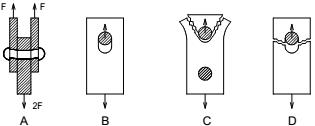

Considere as figuras a seguir.



I. ruptura por rasgamento da chapa entre o furo e a borda ou entre dois furos consecutivos.
II. ruptura por tração da chapa na seção transversal líquida.
III. ruptura por corte do fuste do conector.
IV. ruptura por esmagamento da chapa na superfície de apoio do fuste do conector.

As modalidades de rupturas A, B, C e D correspondem, respectivamente, a

Considere a viga abaixo, simplesmente apoiada em vão de 6 m, submetida a uma carga concentrada e uniformemente distribuída, como mostra a figura.



Tendo-se carga concentrada P = 10 kN e carga uniformemente distribuída q = 2 kN/m, o momento fletor máximo é, em kN . m,

Considere as seguintes afirmações sobre impermeabilização:

I. Existem vários produtos para impermeabilização de alicerces e baldrames, como, dentre outros, as emulsões asfálticas ou acrílicas, as soluções asfálticas, a argamassa polimérica, os aditivos impermeabilizantes e as mantas asfálticas coladas a frio ou com auxílio de maçarico.
II. Todos os produtos descritos na afirmação I podem ser utilizados na fase da construção, ou seja, quan- do ainda não se iniciou a alvenaria.
III. A diferença básica entre os produtos citados na afirmação I refere-se à flexibilidade e à forma de aplicação.
IV. Nenhum sistema impermeabilizante de base asfáltica deve ser indicado para áreas sujeitas a pressões negativas. Esses sistemas devem ser protegidos da ação das intempéries e do tráfego.

Está correto o que se afirma em

Considere as seguintes afirmações sobre argamassa para assentamento e revestimento de paredes e tetos, seu controle e fiscalização:

I. Argamassa é uma mistura homogênea de agregados miúdos, aglomerantes inorgânicos e água, contendo ou não aditivos ou adições.
II. As argamassas possuem propriedades de aderência e endurecimento, podendo ser dosadas em obra ou em instalação própria.
II. As argamassas industrializadas fornecidas em sacos com variações na massa superiores a 4% em relação à massa indicada devem ser rejeitadas.
IV. Se a massa média de sacos de mesma capacidade em qualquer embarque, obtida pela pesagem de 20 unidades tomadas ao acaso, for menor do que a massa indicada em cada embalagem, todo o embarque deve ser rejeitado.

Está correto o que se afirma em

Toda edificação deve dispor de uma infraestrutura de aterramento. Para o projeto e execução do aterramento das instalações elétricas prediais de baixa tensão NÃO é permitido o uso
